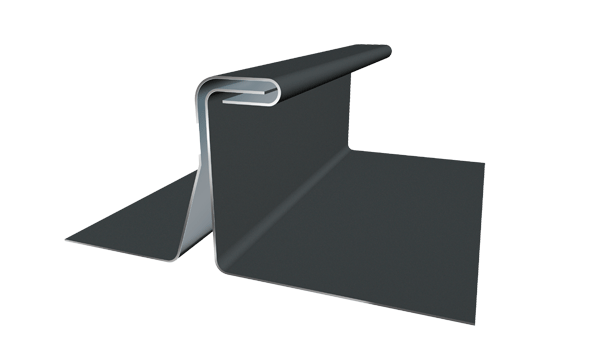

Système de toit Prefalz ®

Polyvalent et souple: Prefalz® offre au concepteur une multitude de possibilités d’utilisation créatives et est facile à travailler.

+15
lire la suite

Grâce à sa ductilité, Prefalz ® est plus facile à former que la plupart des matériaux comparables. Il offre au concepteur une multitude de possibilités d’utilisation créatives pour les toits et les façades. Recommandation: La pente de toit de la sous-construction prévue doit être > 7º (13 %) si possible. Pente de toit minimale de 3° (conformément aux indications/limitations de la norme ÖNORM B 3521-1)

Recommandation >7° (voir le guide d’assemblage)

Avantages

  • Gamme étendue d’accessoires PREFA

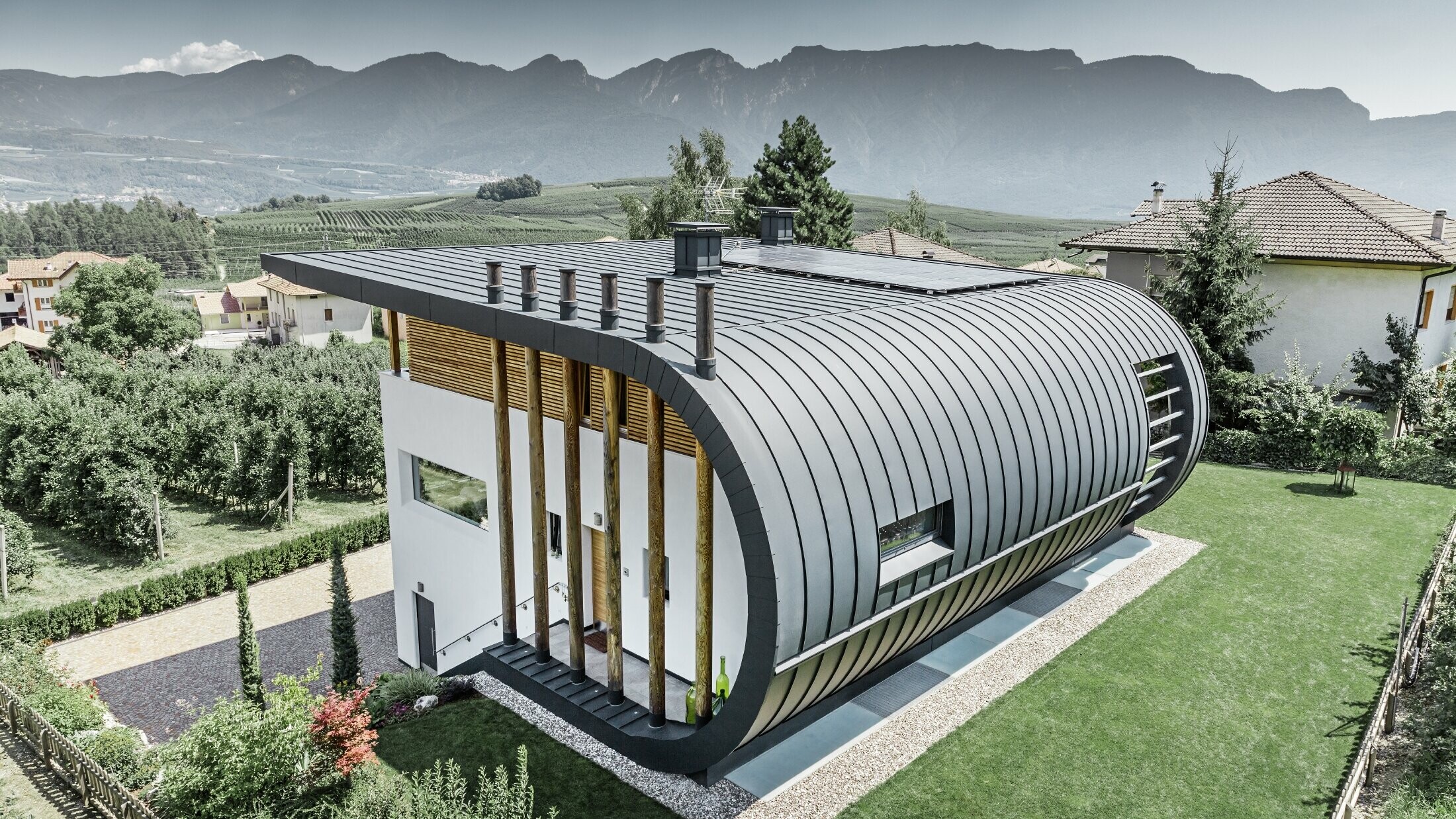

  • Possibilités d’utilisation très variées - du toit courbe élancé jusqu’aux toitures compliquées, toits à coupole ou toits de grande surface
  • Palette de 19 couleurs standard
  • Surface lisse ou stucco
  • Faible poids de la bande de tôle : 1,89 kg/m²
  • Surface de toiture env. 2,3 kg/m² avec Prefalz ® 500
  • Surface de toiture env. 2,2 kg/m² avec Prefalz ® 650
  • Longue durée de vie – ne peut pas rouiller !
  • Entièrement recyclable
  • Également disponible sur demande avec film de protection (uniquement pour surfaces lisses)
  • Facile à travailler même à basses températures extérieures
  • Facile à travailler, très résistant
  • L’alliage, les qualités mécaniques et le revêtement sont adaptés à la technique de pliage
  • Pas de résidus de métaux lourds
  • Prefalz ® n’est pas inflammable (A1)

*Veillez aux joints de dilatation !

Aperçu de la couleur (19)

Le produit est disponible dans les couleurs suivantes

Couleur

Désignation

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 anthracite

7016

03 Schwarz

P.10 noir

9005

04 Ziegelrot

P.10 rouge tuile

8004

05 Oxydrot

P.10 rouge oxyde

3009

06 Moosgrün

P.10 vert mousse

6005

07 Hellgrau

P.10 gris souris

7005

08 Zinkgrau

P.10 gris de zinc

7030

10 Prefaweiß

P.10 blanc prefa

9002

11 Nussbraun

P.10 brun noisette

8019

17 Reinweiß

P.10 blanc pur

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 gris sombre

7043

43 Steingrau

P.10 gris pierre

7031

12 Silbermetallic

argent métallisé

9006

13 naturblank

aluminium naturel

23 Schwarzgrau

gris noir

7022

45 Bronze

bronze

7048

46 Patina grün

P.10 vert-de-gris

6027

47 Patina grau

gris quartz

7042

Remarques

  • Les valeurs RAL indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
  • Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface.
  • Aluminium naturel: La garantie ne s’applique pas aux éventuels changements d’aspect de la surface qui résulteraient de la mise en œuvre des produits PREFA ou des impacts climatiques. Veuillez consulter la notice d’information.
  • Des différences de couleur peuvent apparaître pour les couleurs métallisées.
  • Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.

Détails techniques

Les bobines Prefalz ® sont idéales en tant que bandes complémentaires pour les petits formats PREFA. Livrables en dimensions 0,70 x 1 000 mm pour divers éléments et raccordement (rouleau de 60 kg).

  • Disponibles dans 19 couleurs
  • Notre service : Profilages et courbures en usine ou sur site

Astuce: Sur des toits en appentis avec un plaquage à double agrafe, quelques bruits peuvent apparaître par vent fort. Nous conseillons la pose de bobines Prefalz ® d’une largeur de 500 mm et la mise en place d’une sous-couche bitumineuse. Dès la planification de la structure de toit, il faut veiller à prendre des mesures d’insonorisation suffisantes.

Attention: Ne pas réparer de dégâts avec de la peinture! Éviter absolument de mélanger les bobines Prefalz ® avec d’autres bobines en aluminium de couleur en raison des différentes qualités de vernis et de plaquages.

Matériau

aluminium prélaqué de 0,7mm d’épaisseur

Dimensions standard

PREFALZ pour toitures: 0,7×500mm et 0,7×650 mm

bande complémentaire: 0,7×1000mm

Poids

env. 1,89kg/m²

besoins effectifs pour PREFALZ 500: env. 2,3kg/m²

besoins effectifs pour PREFALZ 650: env. 2,2kg/m²

Pente de toit minimum*

3° (env. 5%)

*Respecter les règles professionnelles et les normes nationales.

Sous-construction et couche de séparation*

pose sur voligeage jointif (épaisseur minimum: 24 mm); couche de séparation si nécessaire

*Respecter les règles professionnelles et les normes nationales.

Fixation

pattes fixes et pattes coulissantes standard inox de PREFA selon la nature du support

Conseils d'installation

Pente

Position du domaine du point fixe

> 3°-5° (> 5 %-9 %)

au milieu du bac

> 5°-10° (> 9 %-18 %)

dans le tiers-point supérieur du bac

> 10°-30° (> 18 %-58 %)

dans le quart-point supérieur du bac

> 30° (> 58 %)

sur l’extrémité supérieure du bac

Conception et emploi

Accessoires

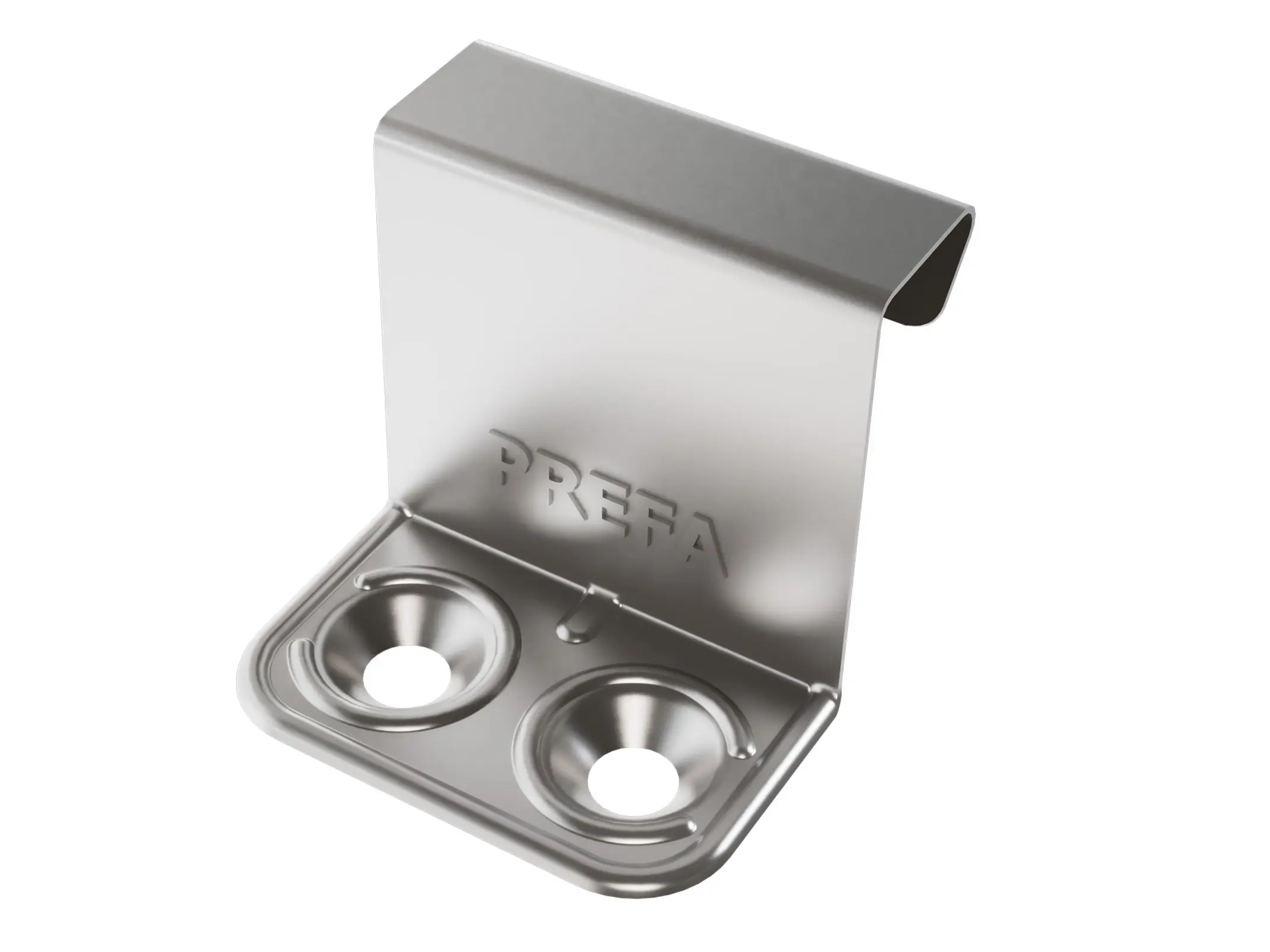

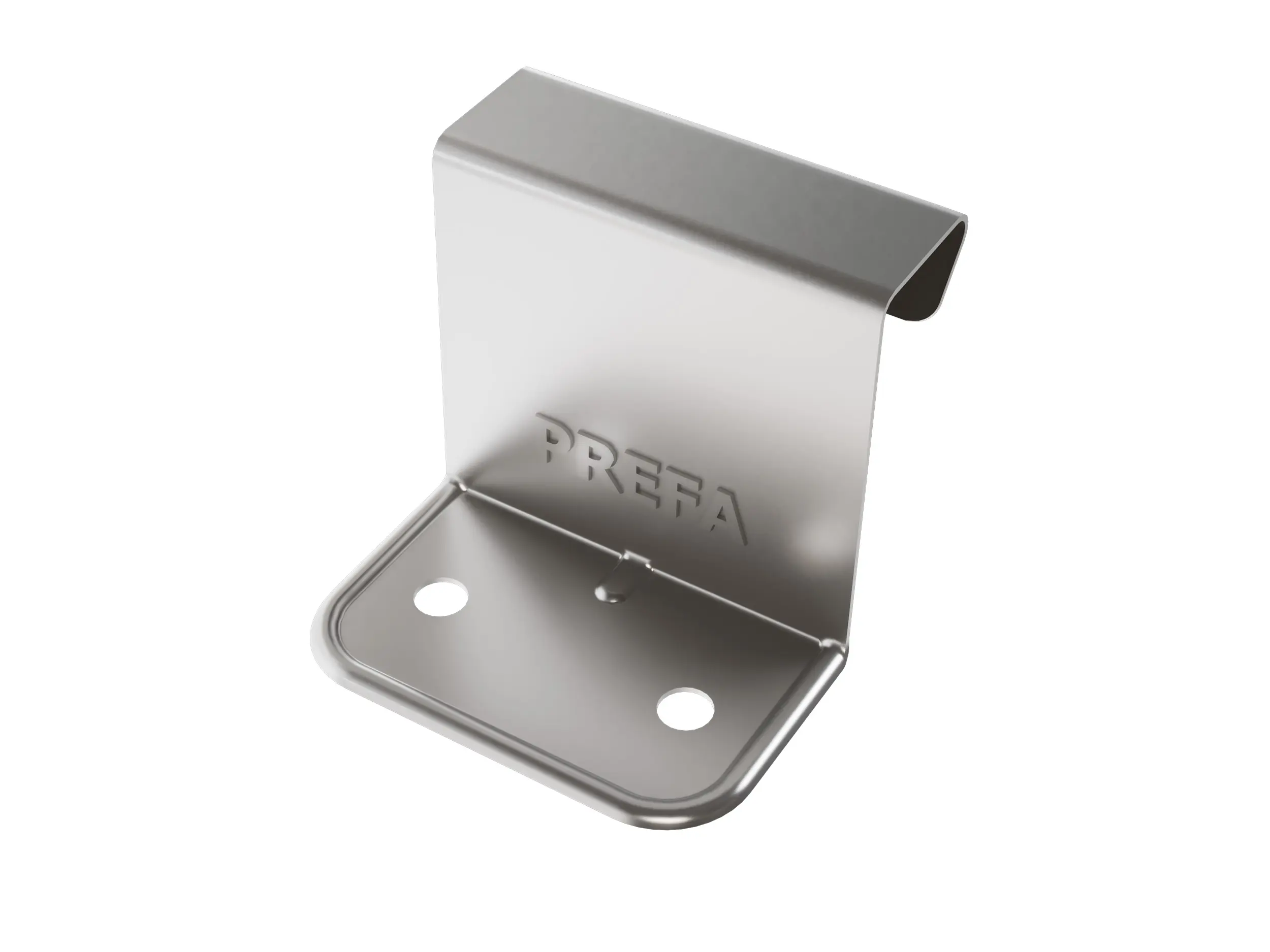

Niro Winkelstehfalzhaft von PREFA

Pattes angulaires à agrafage Niro PREFA

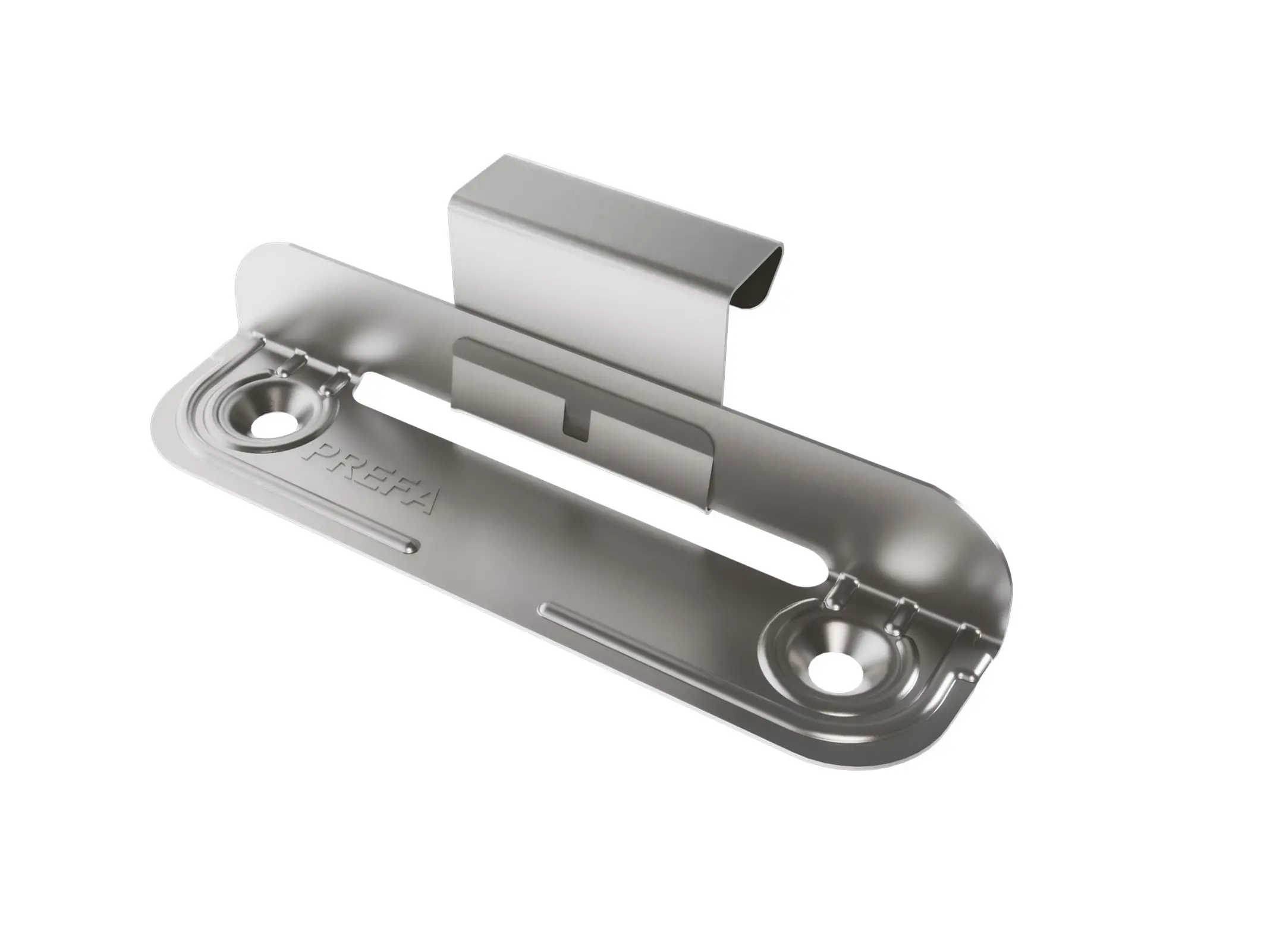

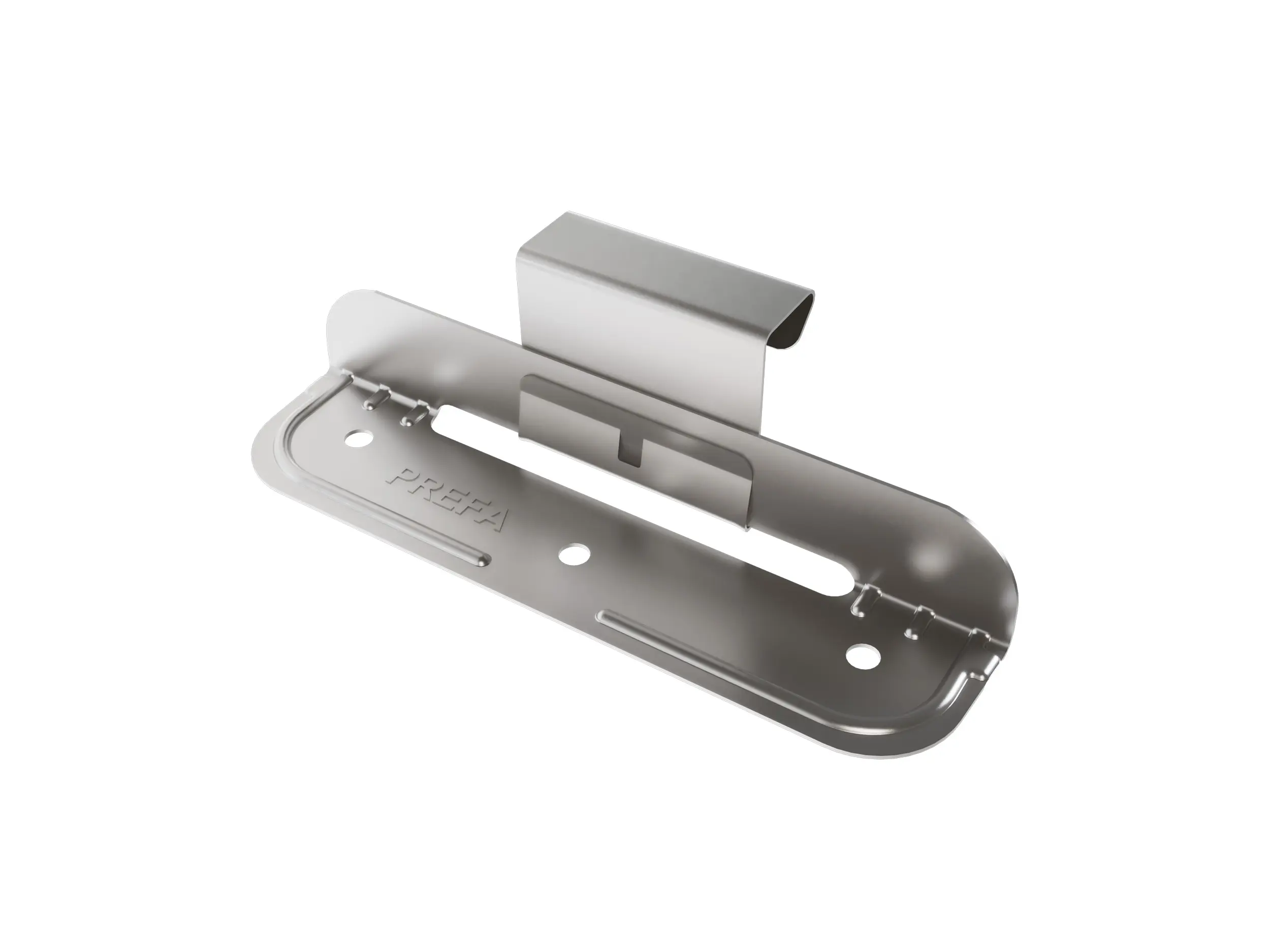

Niro Winkelschiebehaft von PREFA

Pattes angulaires à agrafage Niro coulissantes PREFA

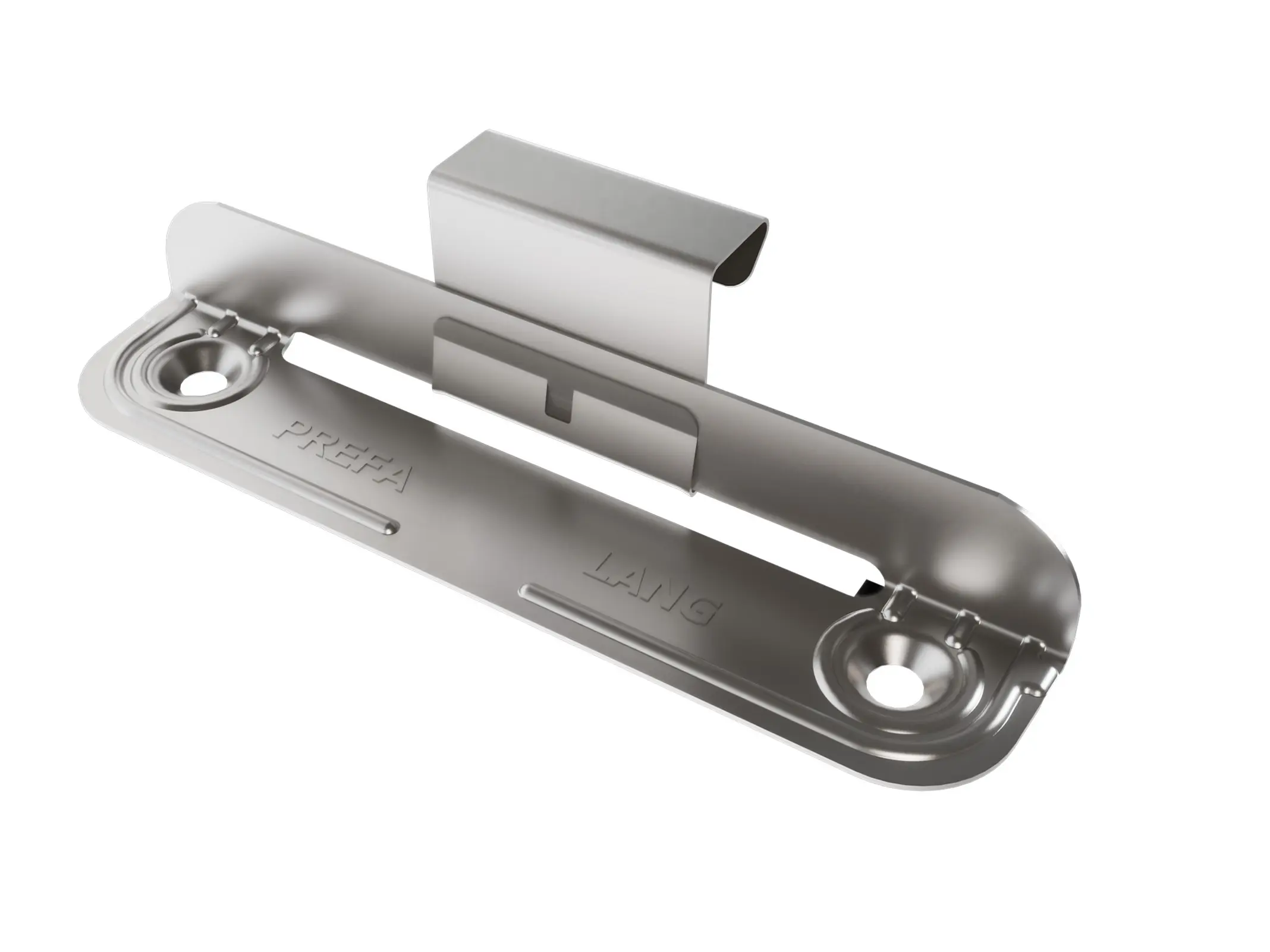

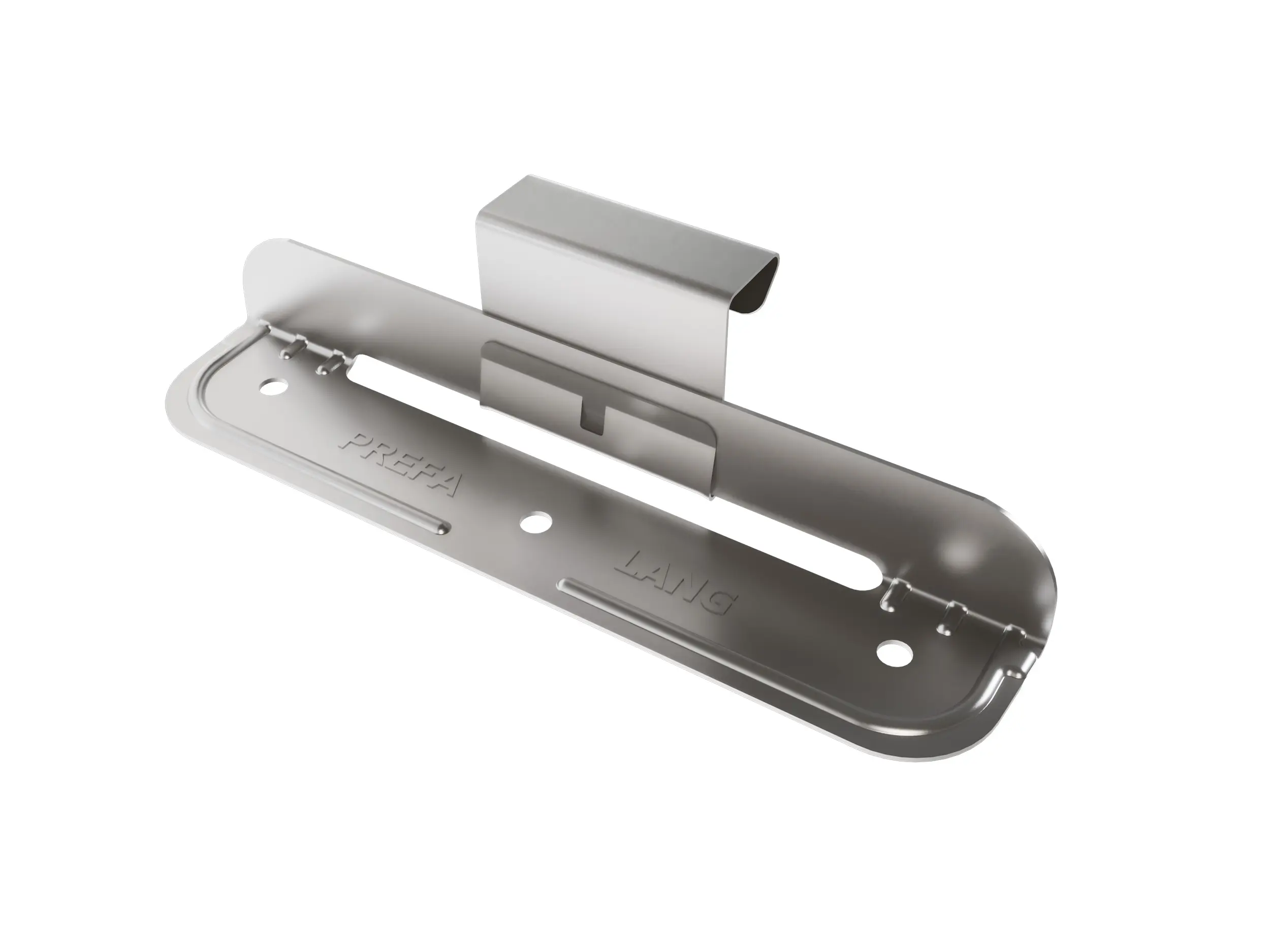

Pattes inox PREFA coulissantes longues

Longueur d’assemblage jusqu’à 12 – 15 m

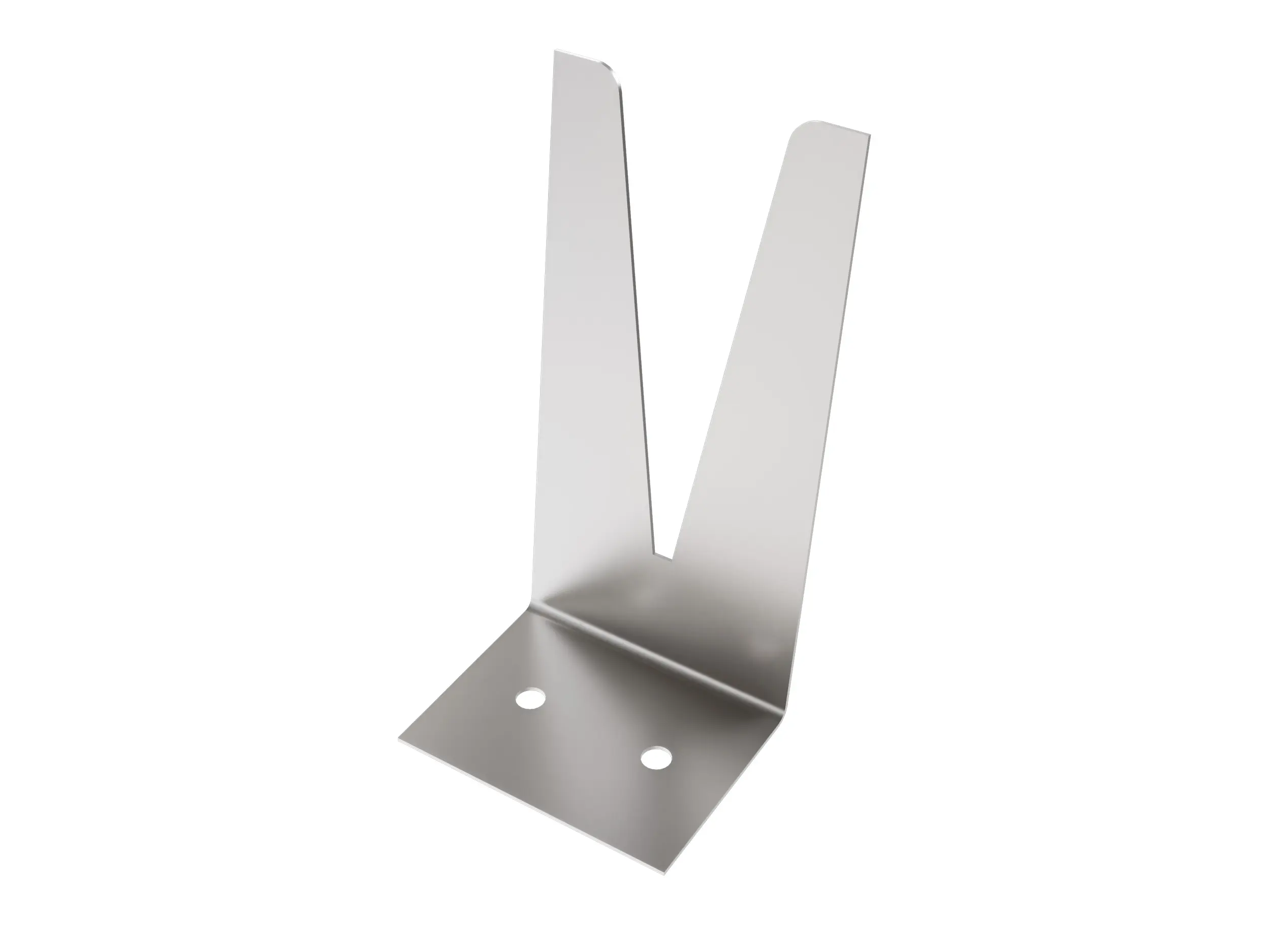

Pattes à agrafage Niro en V PREFA

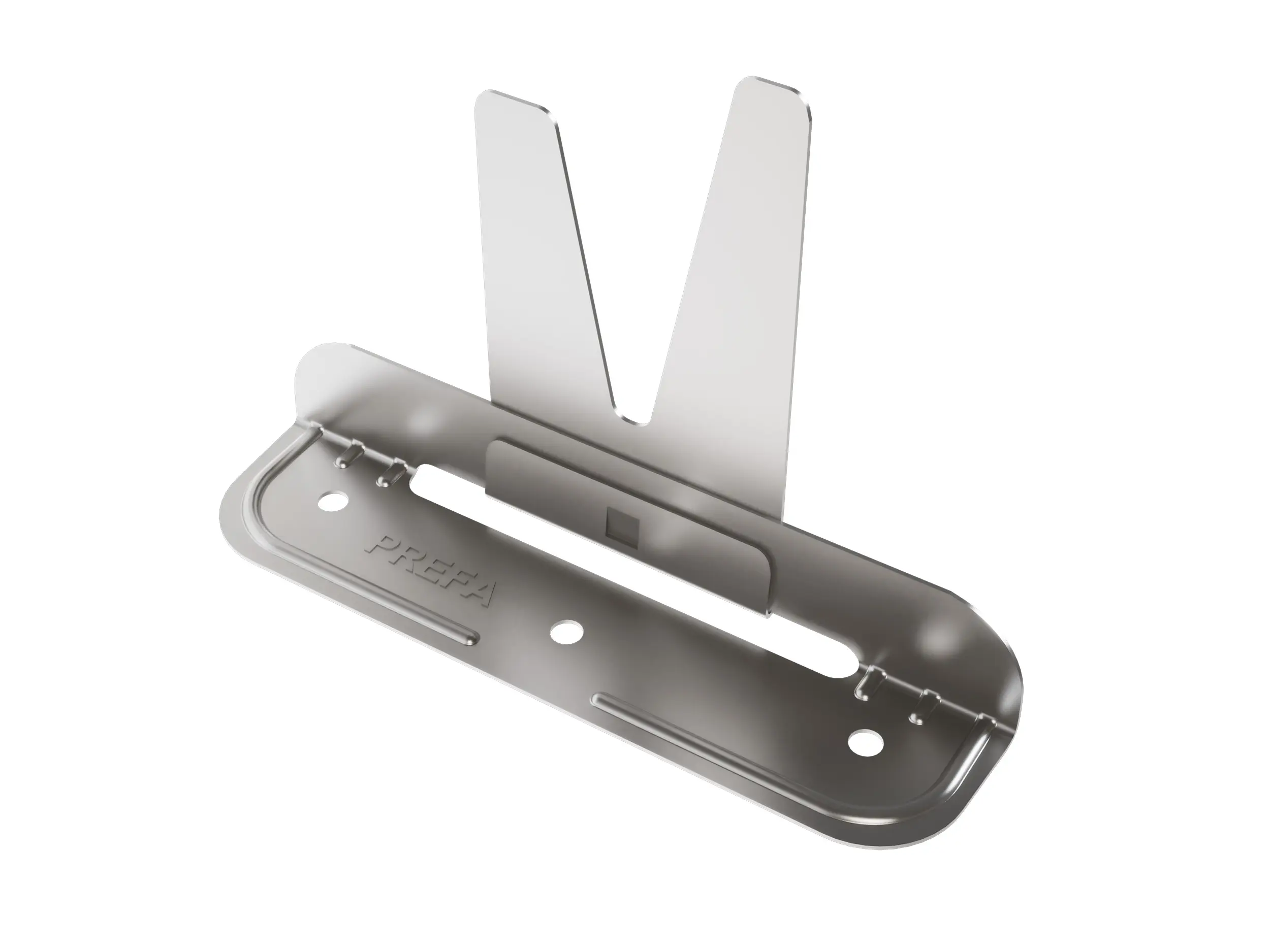

Pattes à agrafage Niro coulissantes en V PREFA

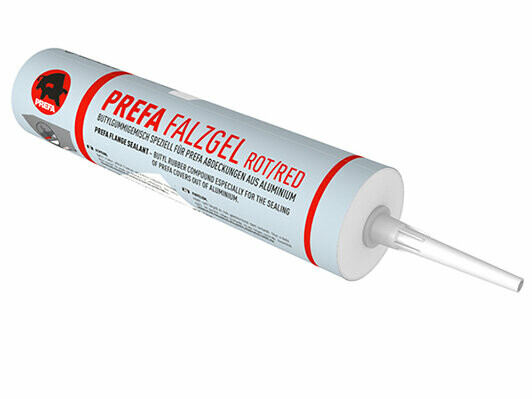

Gel pour plaquage PREFA

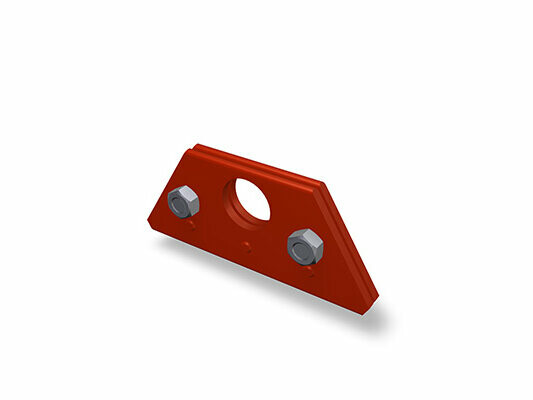

Brides de maintien simple PREFA

pour passage de tuyau Ø 28 mm

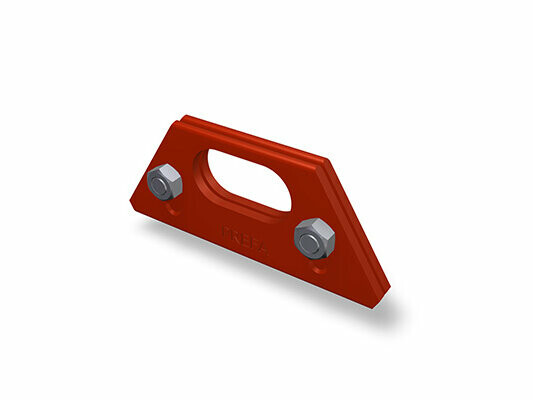

Brides de maintien PREFA avec trou oblong

pour passage de tuyau Ø 28 mm

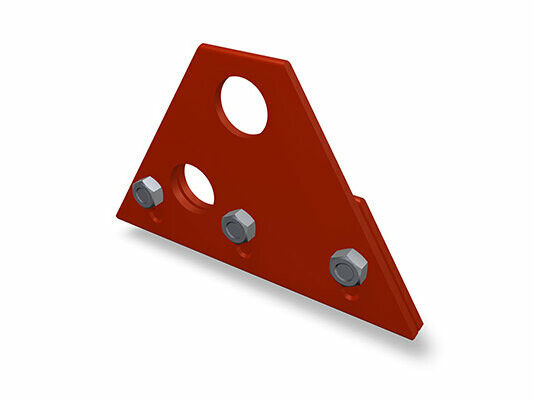

Brides de maintien doubles PREFA

pour passage de tuyau Ø 28 mm

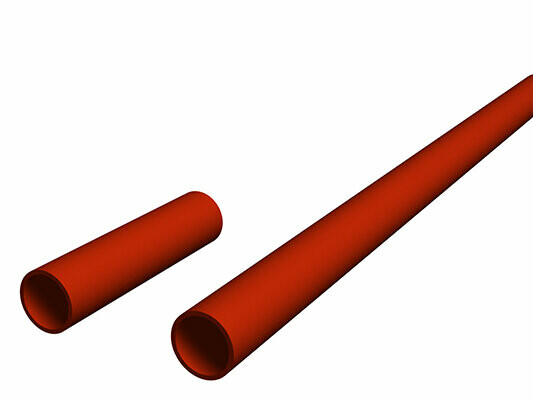

Tuyaux PREFA

28 × 2 × 3000 mm, pour bride, avec manchon d’assemblage

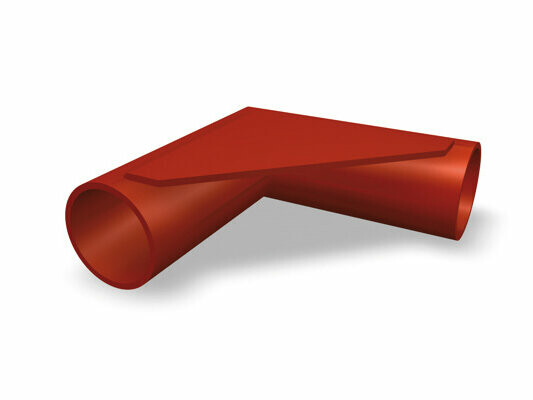

Assemblage d'angle PREFA 90°

pour tuyau alu 28 × 2 mm

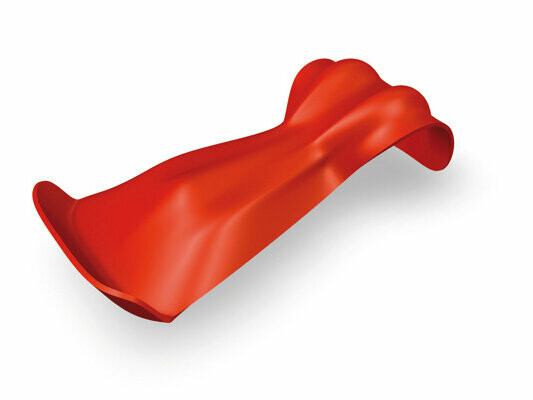

Crochets pour arrêt - glace PREFA

pour tuyau alu 28 × 2 mm

Grilles passerelles PREFA

250 × 1.200 mm, 250 × 800 mm, 250 × 600 mm, selon DIN EN 516-1-A

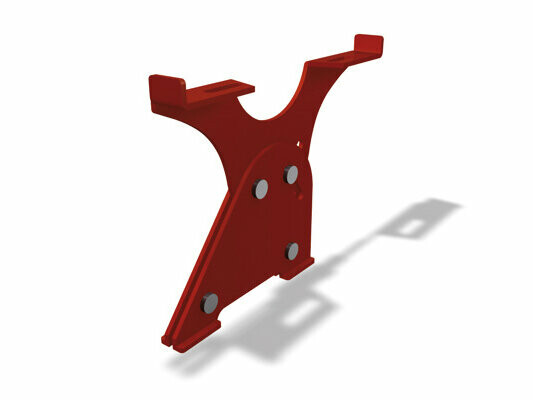

Crochets supports pour marche-pied

pente 5° - 55°

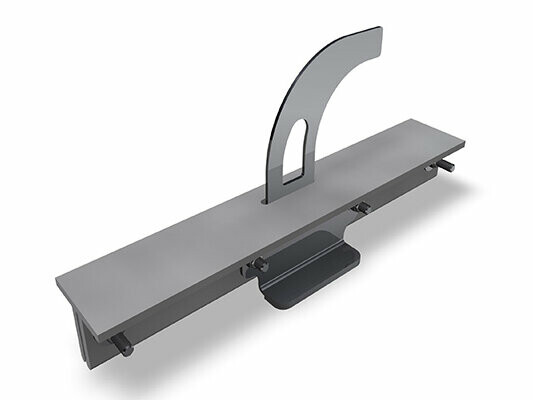

Assemblage PREFA

crochets de sécurité conformes à la norme EN 517B SDH-Industry 31

sécurité approuvée pour deux personnes

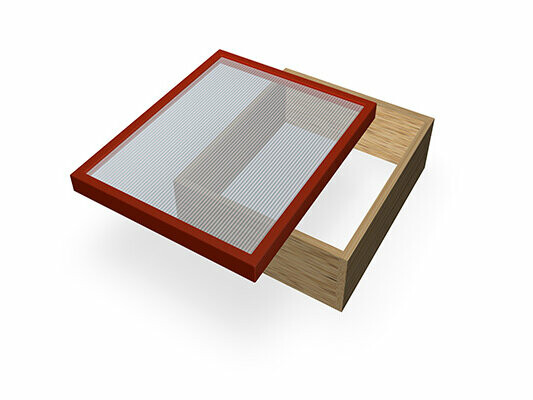

Couvre-fenêtre et châssis bois PREFA

à partir de 12°

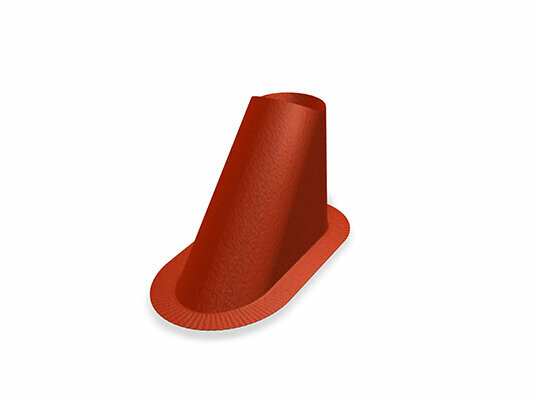

Élément à coller PREFA pour toits à joint debout

Pente 3°-52°

Tuyau de ventilation PREFA

Ø 100 mm, Ø 120 mm

Chapeau de raccordement pour chatière PREFA

Surface de ventilation env. 30 cm²

Kit de collage spécial PREFA

Contenu: 1 cartouche de colle spéciale PREFA 290 ml, 1 boîte d'agent adhérent 60 ml, 1 papier à poncer, 1 chiffon de nettoyage, 2 buses

Grille de protection PREFA anti-oiseaux

125 × 2.000 × 0,7 mm, avec perforations rondes Ø 5 mm

Bavette ventilée PREFA

avec perforation carrée 6 mm, de couleurs brun/anthracite et gris souris/gris souris, dimensions : 1,00 × 250 mm et 1,00 × 333 mm
