Advantages
- Disponible dans 10 couleurs standard (surface stucco)
- Sur demande : aussi disponible en finition lisse
- Gamme complète d’accessoires
- 40 ans de garantie
- Alliage selon la norme EN 1396
- Revêtement selon le processus Coil Coating
Aperçu de la couleur (10)
Le produit est disponible dans les couleurs suivantes
Couleur |
Désignation |
~ RAL |
|
P.10 brun |
7013 |
|
P.10 anthracite |
7016 |
|
P.10 noir |
9005 |
|
P.10 rouge tuile |
8004 |
|

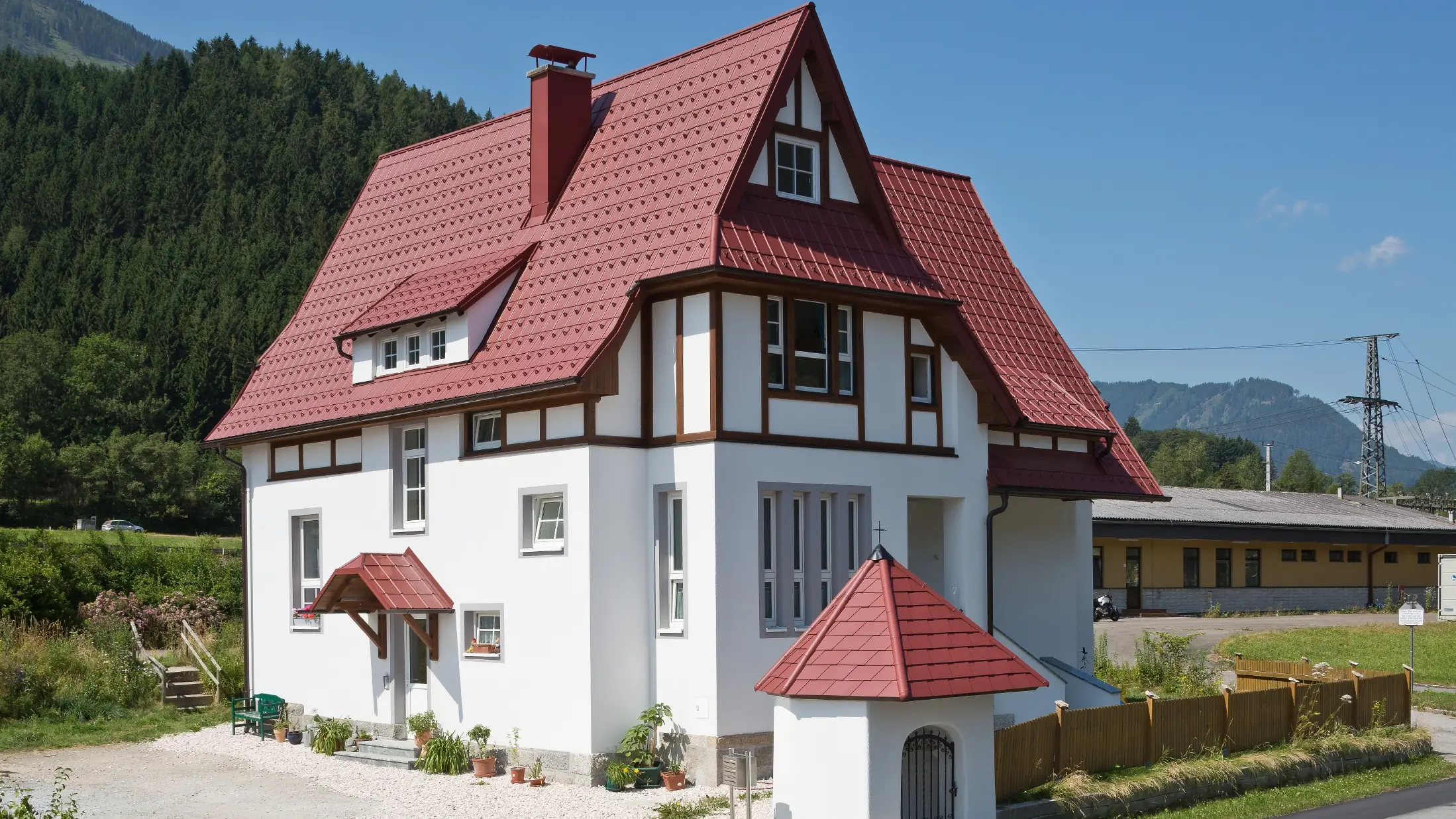

P.10 rouge oxyde |
3009 |
|
P.10 vert mousse |
6005 |
|
P.10 gris souris |
7005 |
|
P.10 brun noisette |
8019 |
|
P.10 gris sombre |
7043 |
|
P.10 gris pierre |
7031 |
Remarques
- Les valeurs RAL indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
- Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface.
- Aluminium naturel: La garantie ne s’applique pas aux éventuels changements d’aspect de la surface qui résulteraient de la mise en œuvre des produits PREFA ou des impacts climatiques. Veuillez consulter la notice d’information.
- Des différences de couleur peuvent apparaître pour les couleurs métallisées.
- Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.
Détails techniques
Matériau |
aluminium prélaqué de 0,7mm d’épaisseur |
|---|---|
Finition standard |
stucco |
Dimensions |
600×420mm en surface de couverture (4parm²) |
Poids |
env. 2,3kg/m² |
Pente de toit minimum |
12° (env. 21%): pour une longueur de chevrons inférieure à 7m 14° (env. 25%): pour une longueur de chevrons comprise entre 7 et 12m 16° (env. 29%): pour une longueur de chevrons supérieure à 12m |

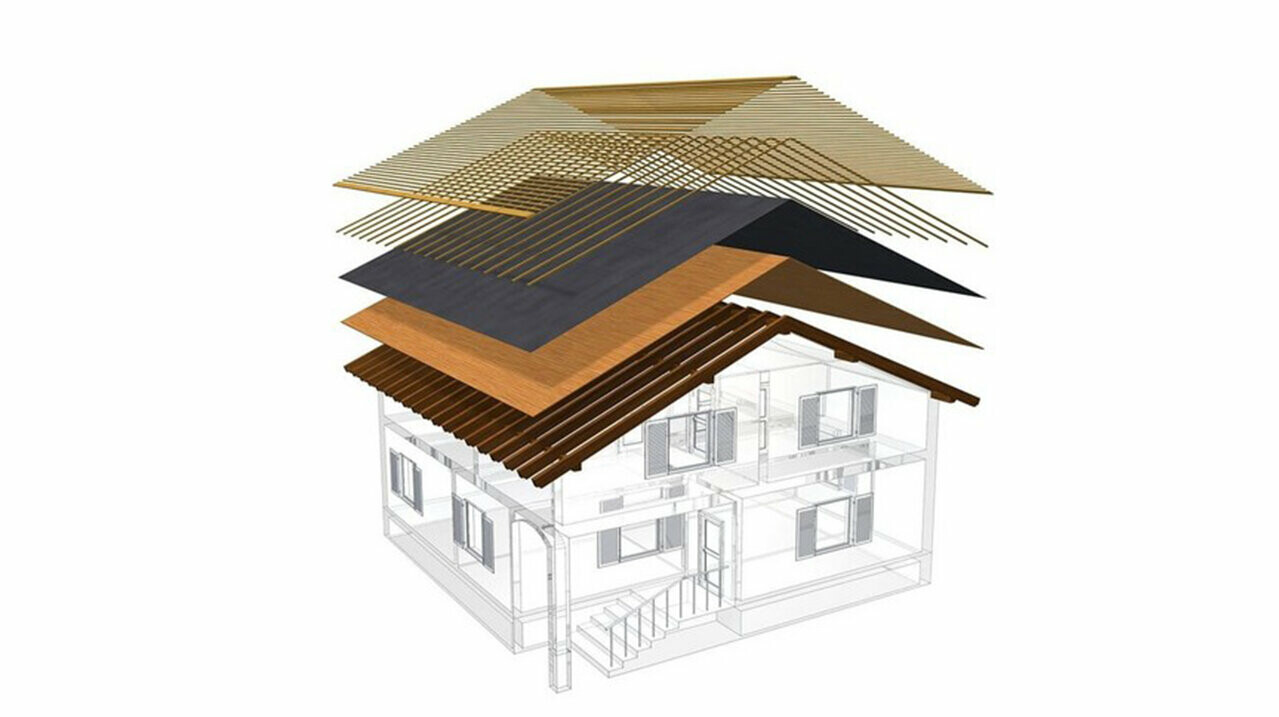

Sous-construction et couche de séparation* |
Pose sur voligeage jointif (épaisseur minimum: 24mm)* ou sur lattage (30×50mm); à partir d’une charge de neige normale de3,25kN/m² ou pour les catégories d’exposition0, I et II, l’utilisation d’un voligeage jointif avec couche de séparation bitumineuse est obligatoire. *Respecter les règles professionnelles et les normes nationales. |
Fixation standard |
indirecte, 2pattes brevetées PREFA avec clou annelé par tuile (soit 8pattes brevetées avec clou annelé par m²) |
Conception et emploi
Accessoires
Bande de départpour tuile
1806 × 150 × 1,20 mm, préperforée
Bande de départ rainurée pour tuile
600 × 150 mm, pour les décrochements de couverture en tuiles
Patte brevetée
Pour tuiles, bardeaux et DS.19; alliage d’aluminium (sans revêtement)
Faîtière ventilée
3.000 × 1,00 mm, 1.200 × 1,00 mm, faîtière ventilée autoportante pour toitures ventilées
About de faîtière ventilée
-
Faîtière et arêtier
500 × 1,00 mm
About d’arêtier
-
Bande de rive
95 × 2.000 × 0,70 mm, avec bande d’accrochage
Noue de sécurité
3.000 mm, avec double pli de sécurité
Grille anti-insectes
125 × 2.000 × 0,7 mm, avec perforations circulaires Ø 5/7 mm
Bavette ventilée
Avec perforations carrées 6 mm, disponible dans les couleurs brun/anthracite et gris souris/gris souris, dimensions: 1,00 × 250 mm et 1,00 × 333 mm
Larmier d’égout
230 × 2.000 × 0,70 mm
Arrêts de neige pour tuile et losange de toiture 29 × 29
-
Crochet pour système pare-neige
Avec 3 trous pour les barres pare-neige
Crochet XL pour système pare-neige
Avec 5 passages, idéal pour les systèmes photovoltaïques sur toiture
Support solaire avec cache
Longeur: 260 mm
Support solaire Sunny
Pour tous les produits PREFA petit format ainsi que les joints debout
Support solaire sunny spécial
pour onde de tuile
Support solaire fix
Montage fixe de modules solaires sur les systèmes de toiture de petit format PREFA. Avec ou sans connecteur. Uniquement pour les rails de support PREFA, non compatible avec les produits de fabricants tiers.
Support solaire vario
Montage variable de modules solaires sur les systèmes de toiture de petit format PREFA. Avec ou sans connecteur. Uniquement pour les rails de support PREFA, non compatible avec les produits de fabricants tiers.
Barre pare-neige
3.000 mm; 25/25
Arrêt-glace
Compatible avec les barres pare-neige
Embout pour système pare-neige
Pour les barres pare-neige
Embout XL pour système pare-neige
Pour barre pare-neige
Support de pare-neige pour rondins
Pour des rondins Ø 140 mm
Marche de toit
Inclinaison réglable pour pentes de toit comprises entre 12° et 60°; conforme à la norme DIN EN 516-1-A
Support de chemin de circulation fixé sur une platine
250 mm; pentes de toit 12°-55°; conforme à la norme DIN EN 516-1-A
Support de chemin de circulation fixé sur deux platines
360 mm; pentes de toit 12°-55°; conforme à la norme DIN EN 516-1-B
Chemin de circulation
250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; conforme à la norme EN 516-1-A ou EN 516-1-B
Élément d’assemblage pour chemin de circulation
-
Crochet de sécurité
Conforme à la norme EN 517 – B
Crochet de sécurité monté sur platines
Conforme à la norme EN 517 – B
Chatière pour tuile
300 × 420 mm, section d’aération env. 30 cm²
Chapeau de raccordement pour chatière
À riveter, section d’aération ca. 30 cm²
Tuyau de ventilation
Ø 100 mm, Ø 120 mm fourni avec cache et joint EPDM
Soufflet plissé 100
Ø 100 – 130 mm, Manchon EPDM à élasticité permanente, pour passages dans la sous-couverture
Raccordement de ventilation pour tuile
Pentes de toit comprises entre 12° et 52°, Ø 80 - 125 mm
Raccordement universel 2 éléments
Pour pentes de toit comprises entre 12° et 52°, pour le passage de tuyaux d’un diamètre de 40 à 120 mm
Plaque de support
Longueur: 540 mm, largeur: 125 mm
Abergement vario
largeur: 120 – 600 mm, 600 – 1.020 mm, longueur variable 150 – 980 mm, Dachneigung von 12° – 55°
Tabatière
-
Entourages pour fenêtres rotoq
Disponible dans de nombreuses dimensions
Entourages pour fenêtres velux
Disponible dans de nombreuses dimensions
Chapeau de cheminée
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
Clip de toit pour conducteurs parafoudre
Épaisseur de serrage: 2 – 8 mm; logement pour conducteurs ronds: Ø 8 mm :
Kit d’assemblage
Contenu: 1 cartouche de colle spéciale PREFA 290 ml, 1 pot de produit nettoyant 60 ml, 1 feuille de papier abrasif, 1 chiffon de nettoyage, 2 embouts
