1. profil mural : Fixé et intégré en permanence dans le mur, ou bien fixé soit dans l’embrasure, soit devant ou derrière celle-ci.
2. batardeau : Cf. illustration : le batardeau inférieur est emboîté dans l’élément 3.
3. joint au sol : Pour garantir l’étanchéité entre le batardeau inférieur et le sol.
4. poteau intermédiaire : Ces éléments servent de poteaux intermédiaires pour les zones plus étendues.
5. pièce de serrage (avec vis à six pans ou poignée étoile) : Pour maintenir les batardeaux
6. poteau intermédiaire de renfort : Empêche que les batardeaux ne fléchissent verticalement et accroît la pression exercée sur le joint au sol.
7. douille de sol : Douille bétonnée dans les fondations et destinée à accueillir le poteau intermédiaire.
8. console murale : Pour empiler et stocker les batardeaux lorsqu’ils ne sont pas utilisés.
9. profil de protection : Pour protéger les profils muraux lorsqu’ils ne sont pas utilisés.
10. cage de protection : Les différents segments (longueur : 445 mm) sont vissés les uns aux autres.
11. joint de profil en applique
12. joint de batardeau
13. joint pour couvercle et douille de sol
Les batardeaux, fixations et pièces de serrage sont fabriqués en aluminium, car ce matériau est résistant à la rupture, aux intempéries et à la corrosion. Grâce à leur faible poids, les différents éléments de protection peuvent être transportés sans effort et installés rapidement en cas d’urgence.

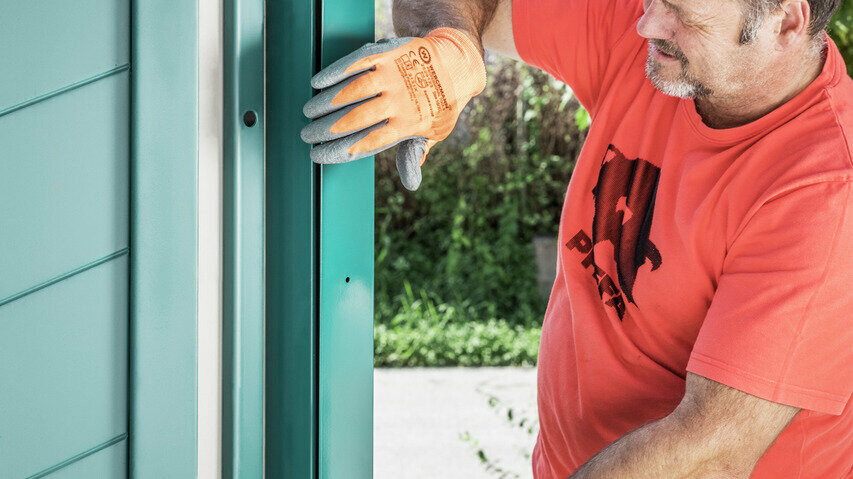

Profil mural ou de fixation pour la protection des éléments

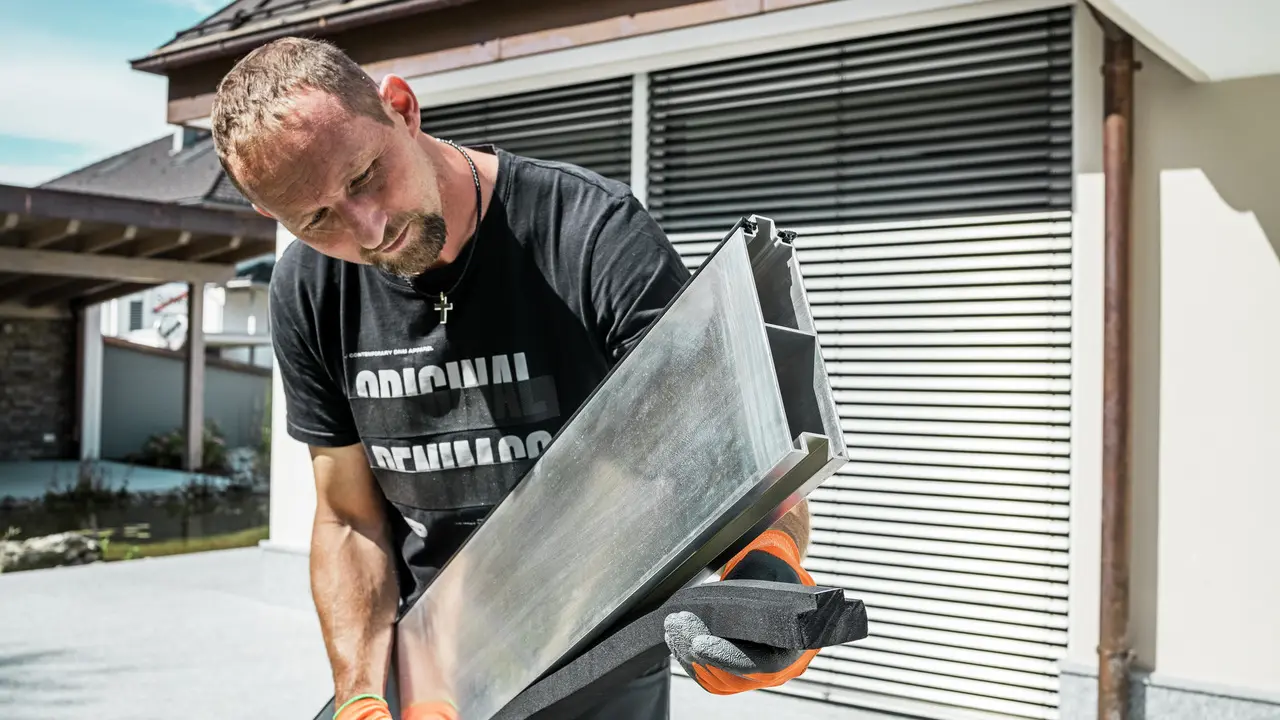

Batardeau inférieur avec joint au sol
Pièce de serrage pour la fixation des batardeaux individuels
Montage de la pièce de serrage sur les batardeaux
