SYSTÈMES DE FAÇADES PANNEAU COMPOSITE

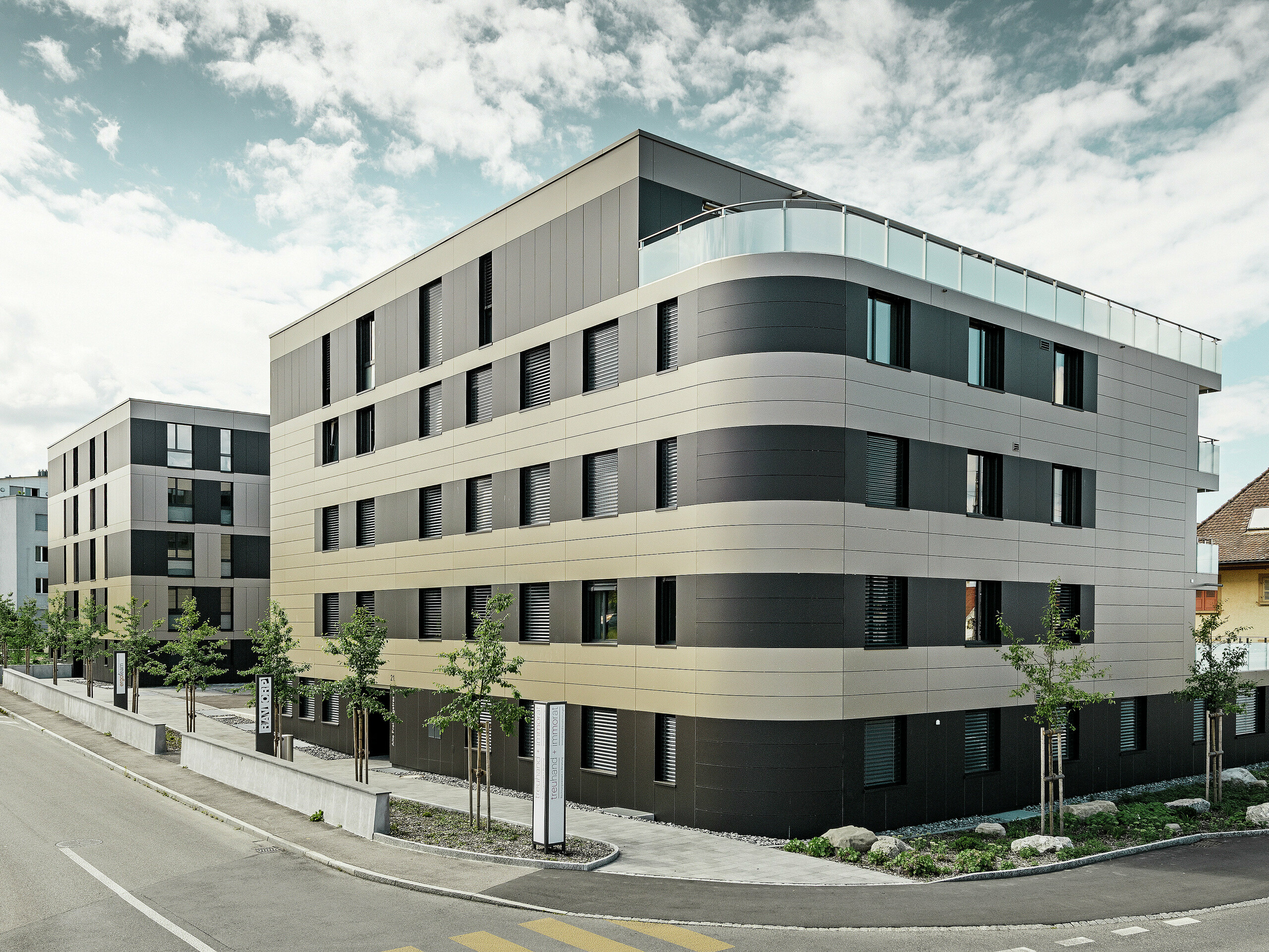

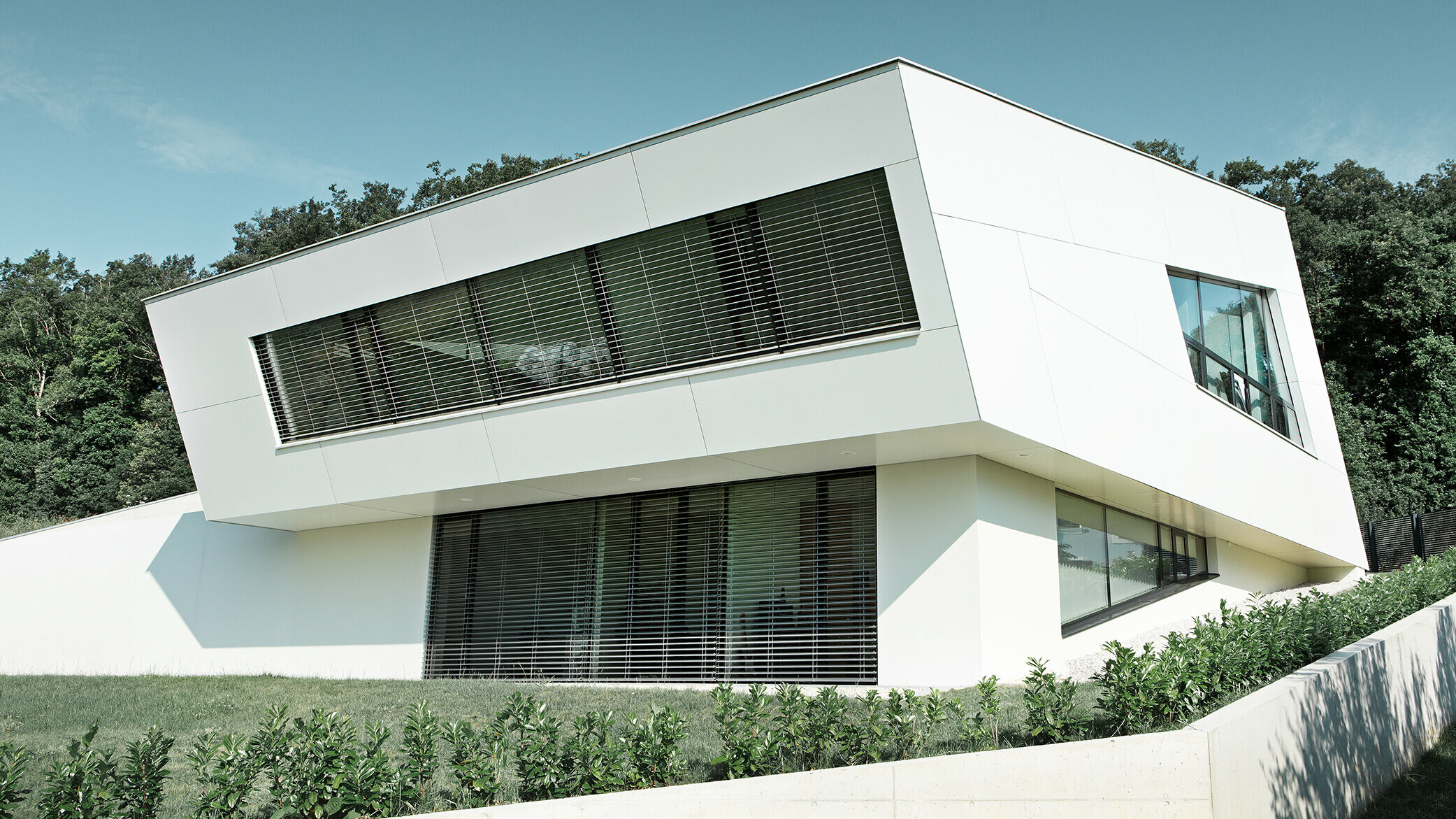

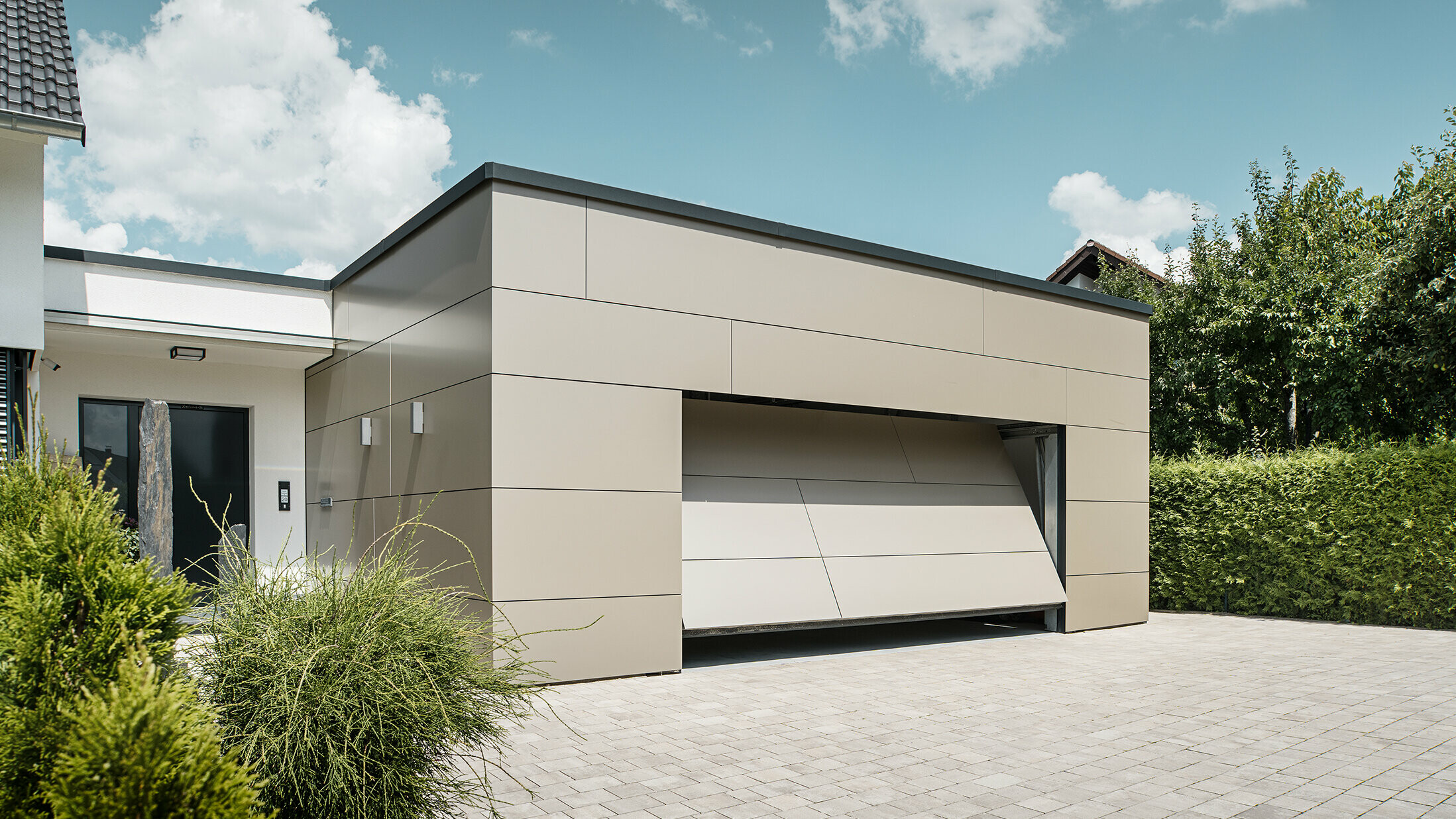

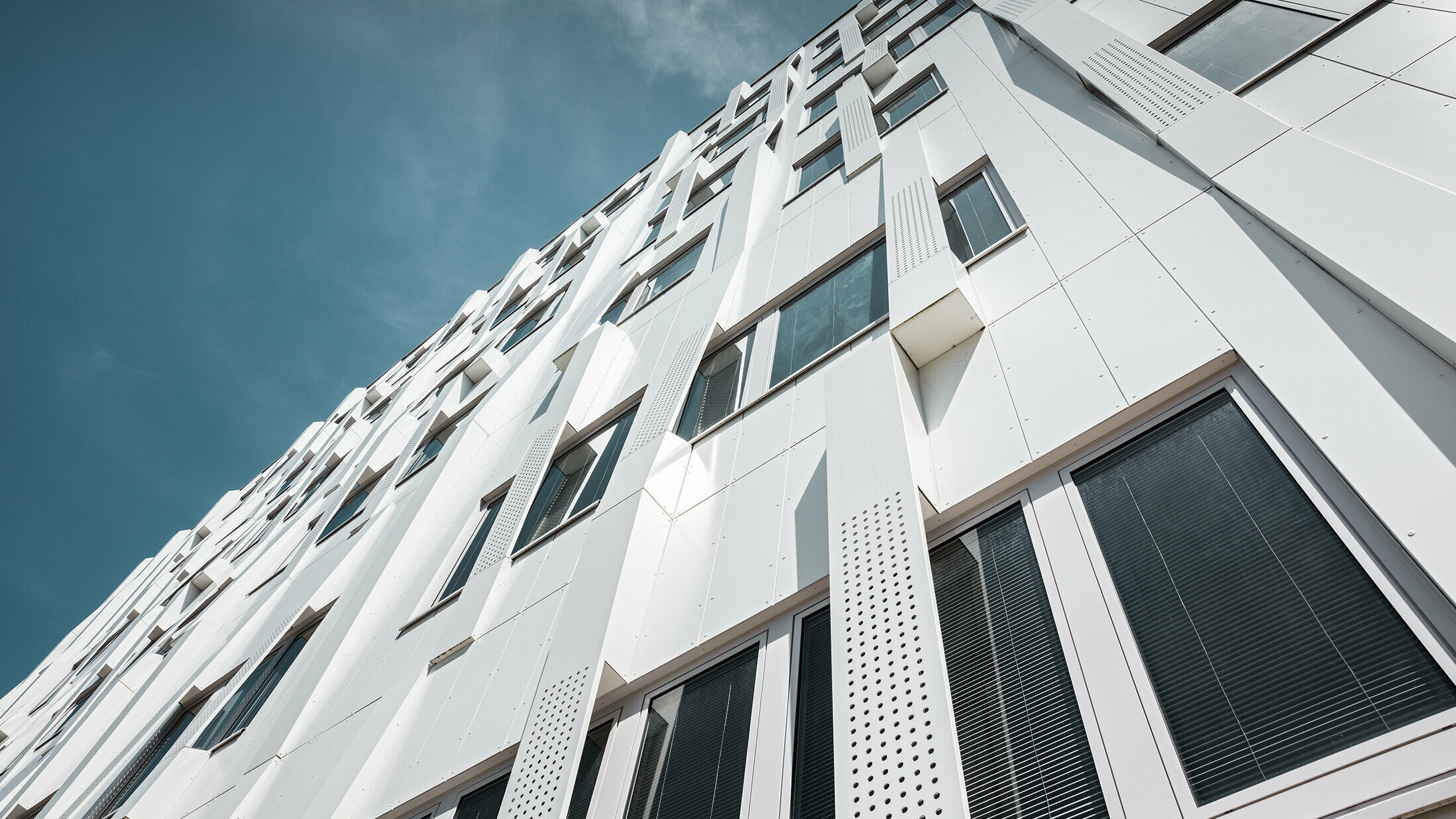

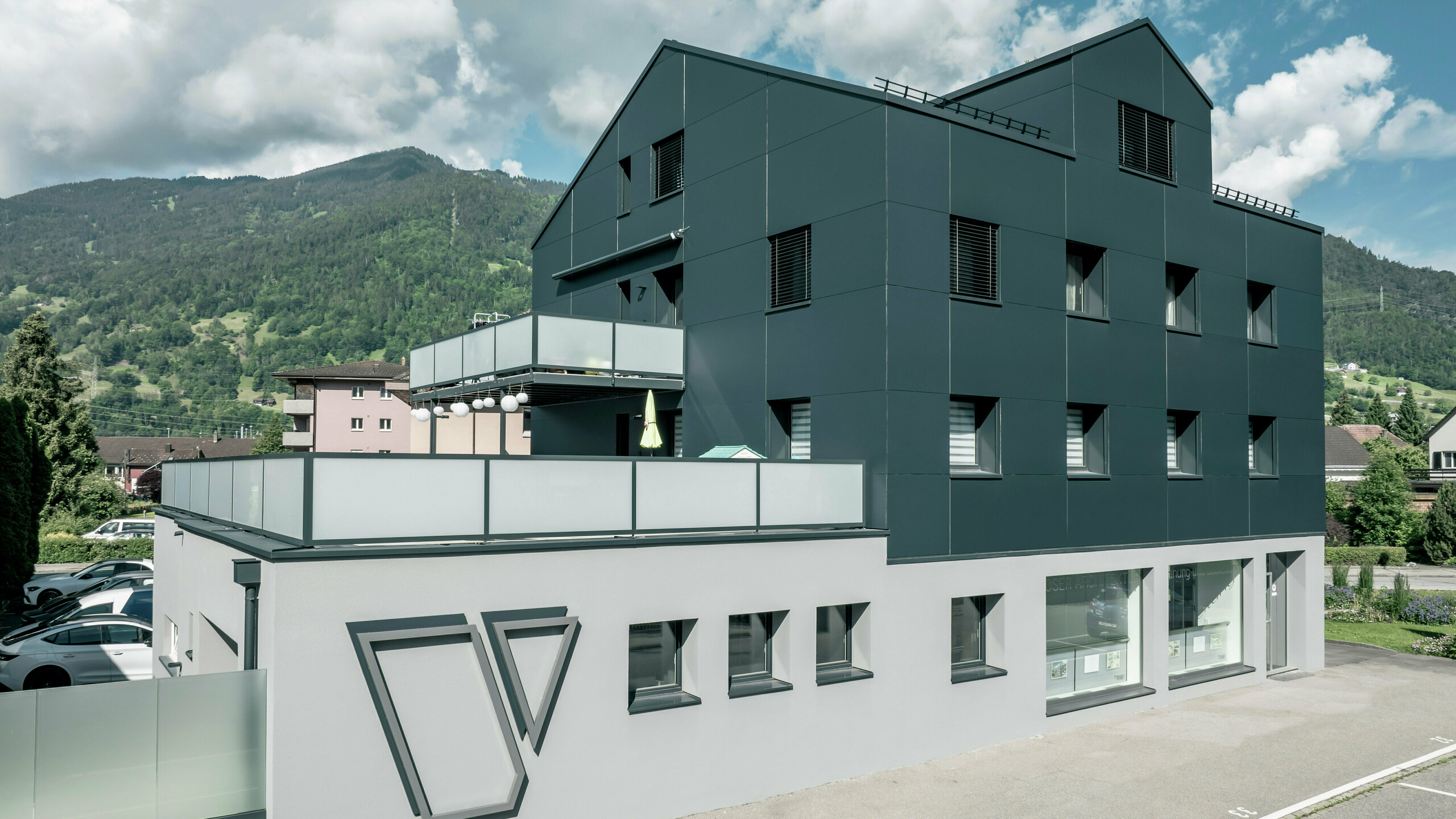

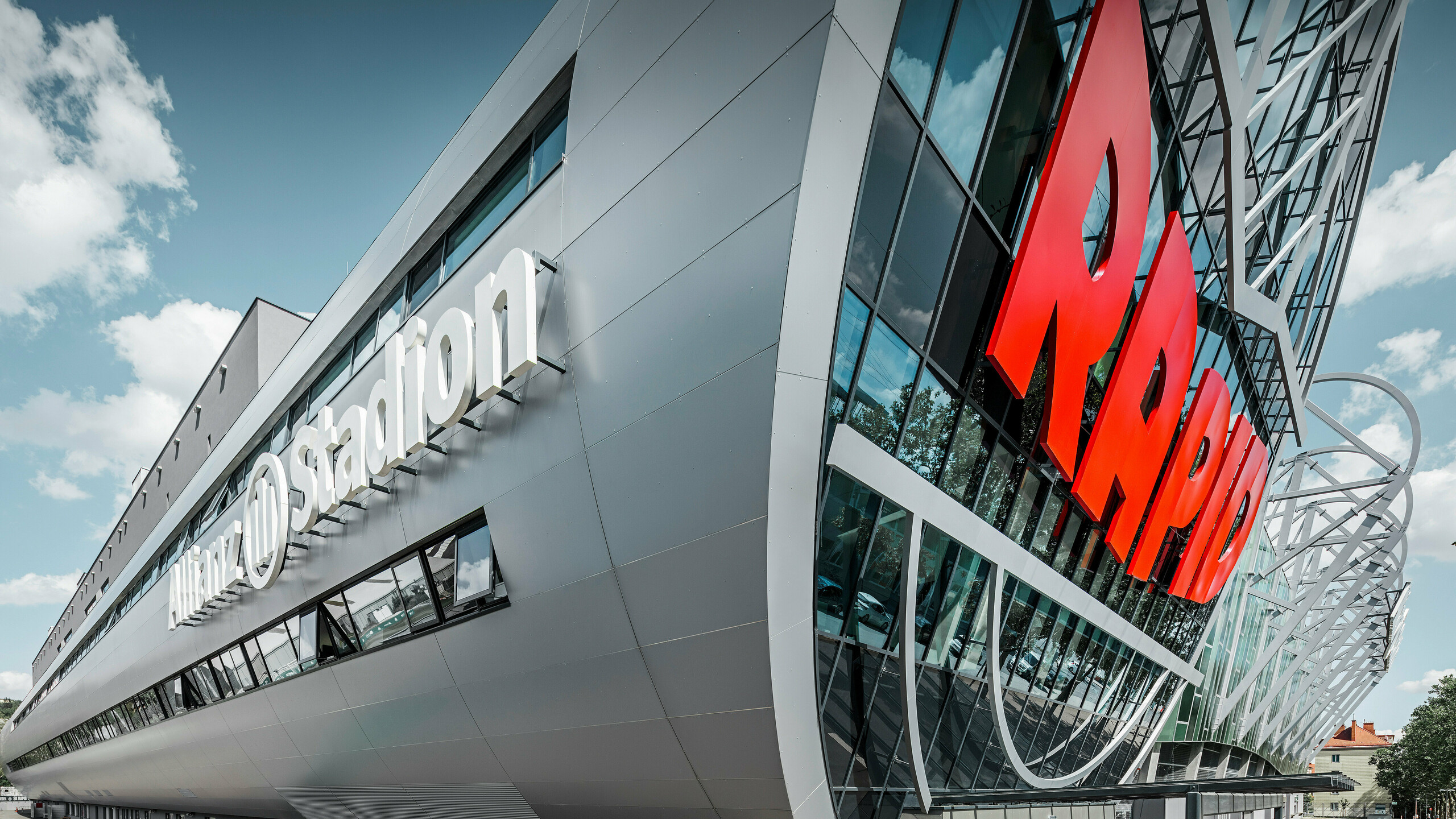

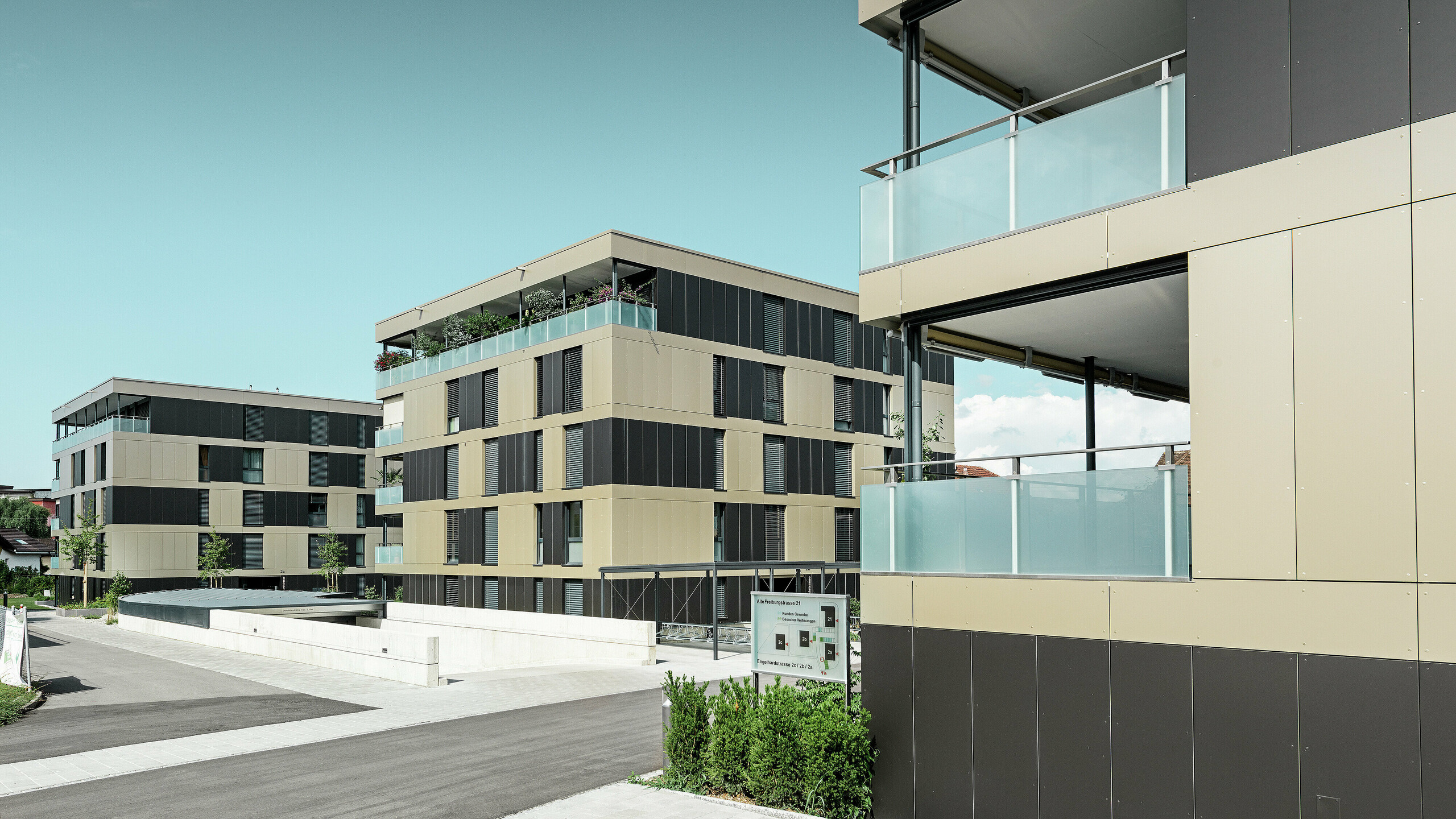

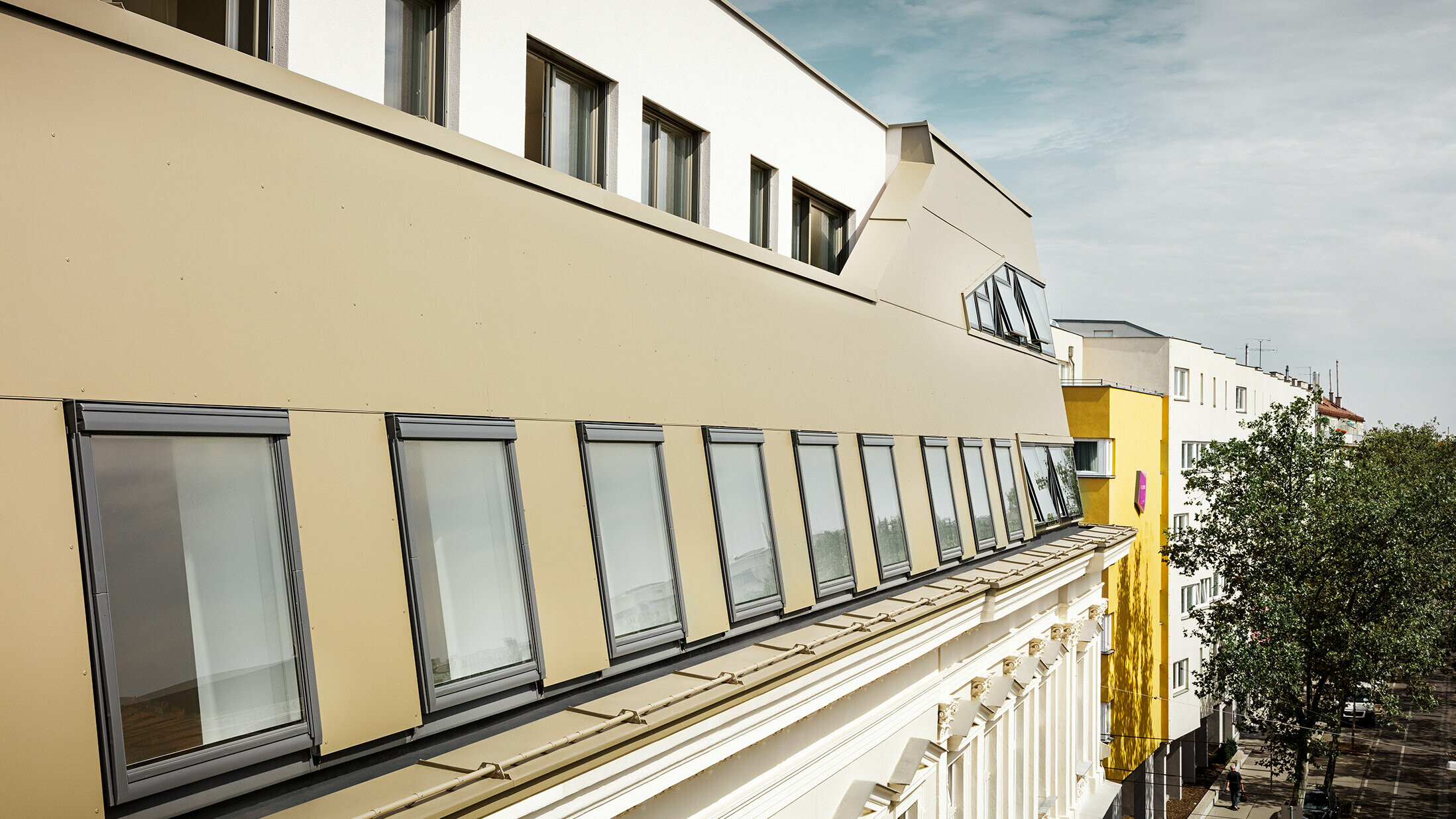

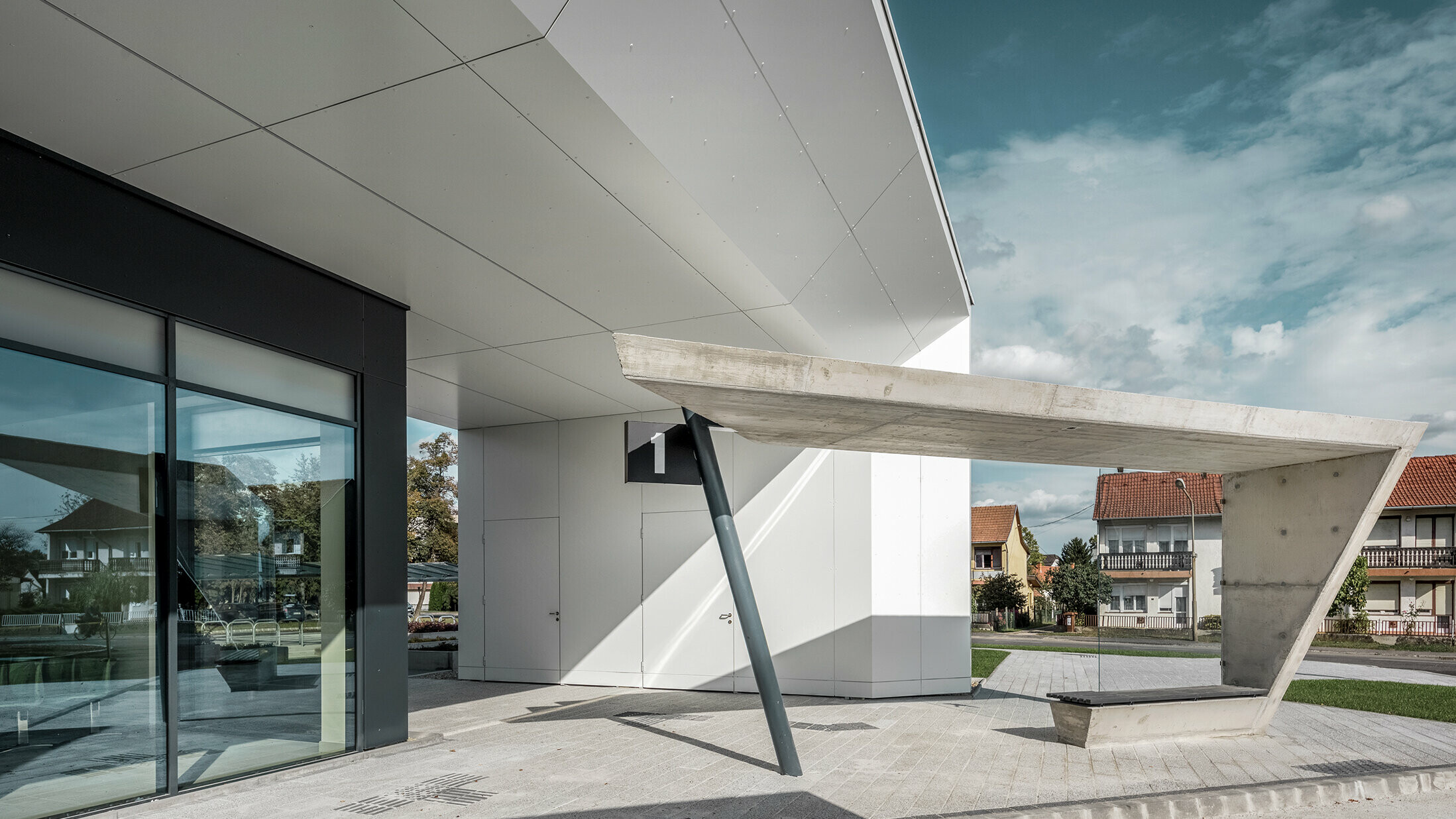

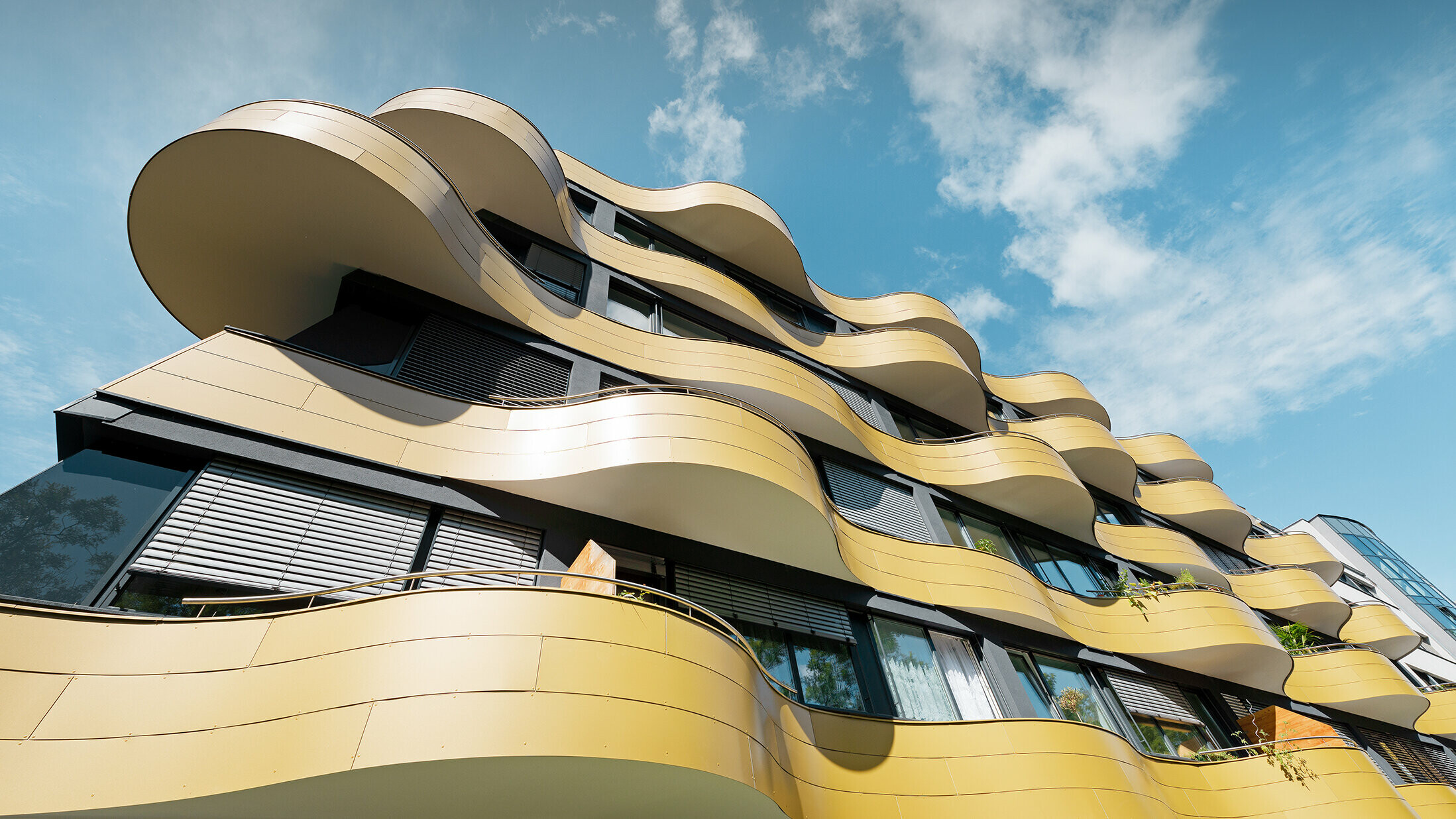

Bâtiments de référence PREFA Systèmes de façades Panneau composite 12 argent métallisé Maison recouverte de panneaux composites blanc pur Bâtiment recouvert de panneau composite argent fumé Bâtiments de référence PREFA Systèmes de façades Panneau composite 21 rouge rubis Bâtiments de référence PREFA Systèmes de façades Panneau composite 23 gris noir Le grand complexe de bâtiments avec de nombreuses fenêtres à été de panneau composite en aluminium PREFA en aluminium brossé. Bâtiment recouvert de panneau composite en anthracite mat Bâtiments de référence PREFA Systèmes de façades Panneau composite 45 bronze Bâtiments de référence PREFA Systèmes de façades Panneau composite 48 titanium foncé
Produits PREFA Systèmes de façades Panneau composite 12 argent métallisé DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 17 blanc pur DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 20 argent fumé DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 21 rouge rubis DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 23 gris noir DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 27 aluminium brossé DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 44 anthracite noir DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 45 bronze DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 48 titanium foncé DURAGLOSS 5000
COULEURS DISPONIBLES

PANNEAU COMPOSITE - INFORMATIONS

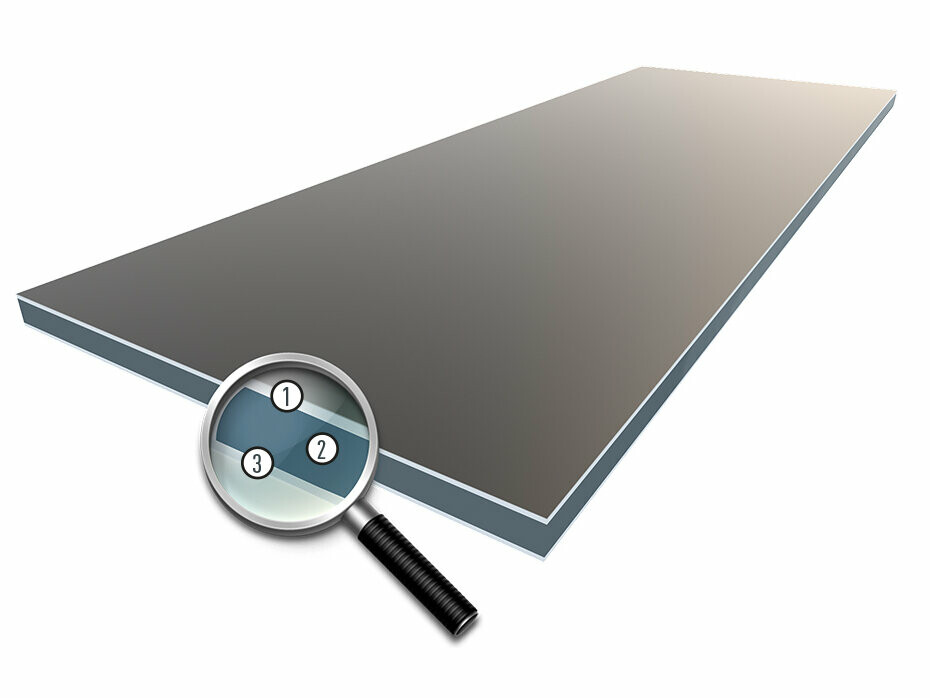

Le panneau composite en aluminium est constitué de deux tôles en aluminium raccordées par une âme en polyéthylène, procédé de fixation par fusion. Cette liaison mécanique et chimique garantit une résistance exceptionnelle. Le panneau composite en aluminium offre ainsi une planéité et une stabilité constantes même sur de grandes surfaces.

Le panneau composite en aluminium est parfaitement adapté à la conception de façades ventilées et à de nombreux détails de construction:

  • Constructions de façades ventilées
  • Habillage de façades
  • Habillage de balcons

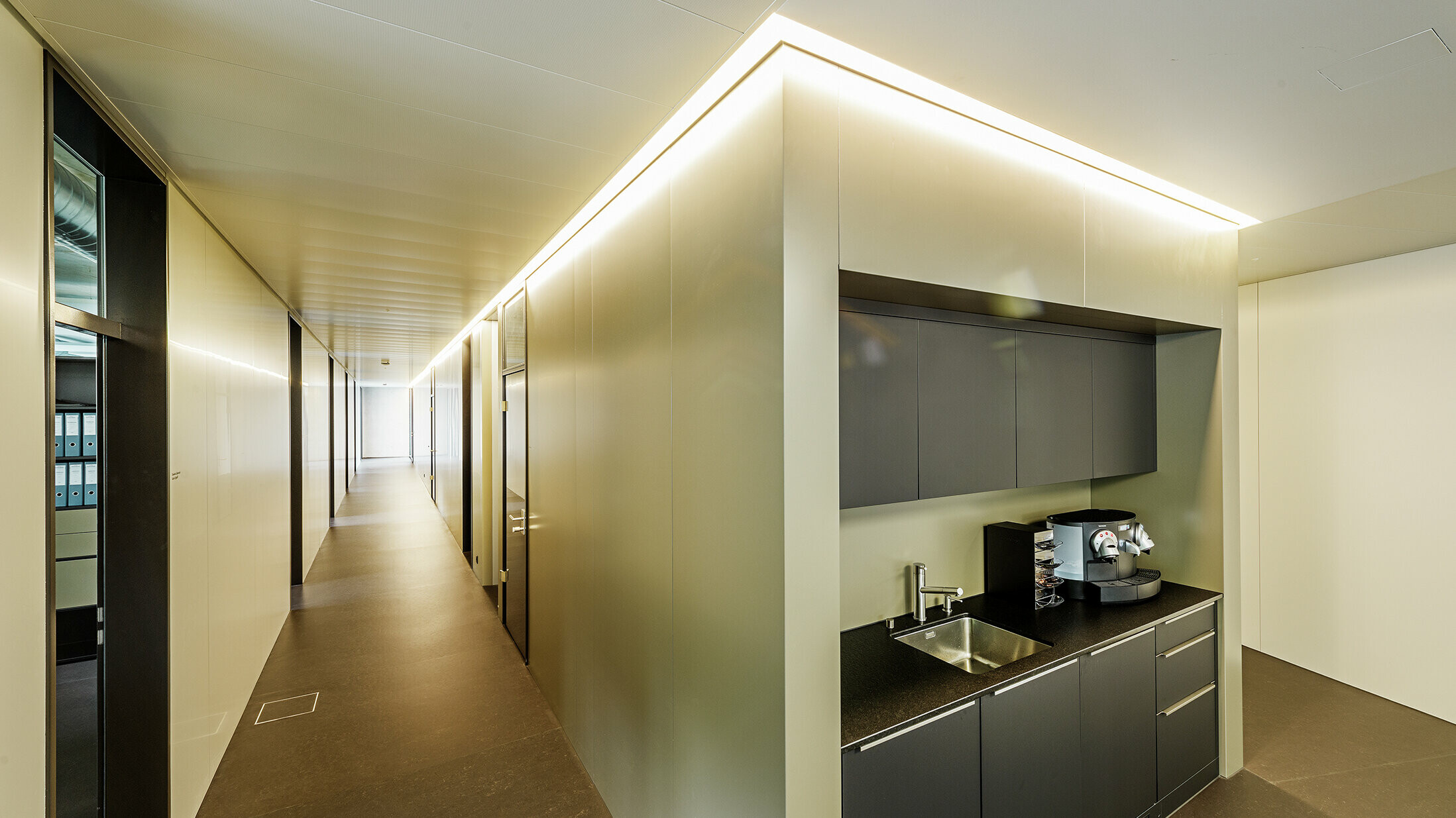

  • Panneaux de portes, cloisons modulaires, séparation de pièces

PANNEAU COMPOSITE – DÉTAILS TECHNIQUES

DÉTAILS TECHNIQUES DU PRODUIT

REVÊTEMENT FACE VISIBLE:
DURAGLOSS 5000 est une laque exclusive de Arconic, un nouveau type de revêtement à base de résine polymère, disponible dans de nombreuses couleurs. Le taux de brillance est de 3 à 80%
ÂME:
Âme FR (fire retardant = résistant au feu)
REVÊTEMENT FACE ARRIÈRE:
Laque de protection: adaptée au collage, offre une bonne protection contre la corrosion. Les flèches représentées sur la face arrière indiquent le sens du laquage. Pour les couleurs métallisées, cette signalisation permet un agencement correct des panneaux sur la façade.
DIMENSIONS STANDARD:
Épaisseur: 4 mm, largeur: 1500; longueur: 4010 mm
DIMENSIONS À LA DEMANDE À PARTIR DE 500 M²:
Épaisseur: 4 mm, largeur: 1000/1250/1500/1750/2000 mm; longueur: de 2000 à 6000 mm
POIDS DU PANNEAU COMPOSITE FR:
4 mm = 7,5 kg/m²
3,4 fois plus léger que l’acier et 1,6 fois plus léger que l’aluminium pur.
RÉSISTANCE THERMIQUE:
De -50 °C à +80 °C
DILATATION THERMIQUE LINÉAIRE:
A = 0,024 mm/m /°C (déterminée par la tôle d’aluminium)
MODIFICATION DE LONGUEUR POUR UNE DIFFÉRENCE DE TEMPÉRATURE DE 60 °C:
1,4 mm par mètre

PANNEAU COMPOSITE – GAMME DE COULEURS

Le panneau composite est disponible dans une grande variété de couleurs:

  • Couleurs spéciales et taux de brillance souhaité livrables sur demande à partir de 500 m²
  • Toutes les couleurs RAL et NCS disponibles sur demande (sous réserve de faisabilité)

COULEURS EN STOCK À PARTIR DE 6 M²:

COULEUR ~ RAL
12 argent métallisé³ 9006
17 blanc pur 9010
20 argent fumé³ 9007
21 rouge rubis 3003
23 gris noir 7022
27 aluminium brossé -
44 anthracite noir 7016
45 bronze³ 7048
48 titane foncé³ 7013
COULEUR
12 argent métallisé³
~ RAL
9006
COULEUR
17 blanc pur
~ RAL
9010
COULEUR
20 argent fumé³
~ RAL
9007
COULEUR
21 rouge rubis
~ RAL
3003
COULEUR
23 gris noir
~ RAL
7022
COULEUR
27 aluminium brossé
~ RAL
-
COULEUR
44 anthracite noir
~ RAL
7016
COULEUR
45 bronze³
~ RAL
7048
COULEUR
48 titane foncé³
~ RAL
7013

³ Des différences de couleur peuvent apparaître pour les couleurs métalliques.

Remarques

  • Les valeurs RAL et NCS indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
  • Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface. En outre, les couleurs P.10 gris pierre, P.10 brun sable, P.10 brun rouille, P.10 vert-de-gris, bois clair, bois foncé et gris quartz sont inspirées de coloris naturels composés de plusieurs teintes.
  • Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.
DÉTAILS CONCERNANT LES COULEURS

PANNEAU COMPOSITE - ACCESSOIRES

VOUS TROUVEREZ ICI UNE LISTE DES ACCESSOIRES POUR LE PRODUIT

profil de joint horizontal

argent métallisé, argent fumé, blanc pur, anthracite noir, bronzeautres couleurs sur demande

profil de joint vertical

argent métallisé, argent fumé, blanc pur, anthracite noir, bronzeautres couleurs sur demande

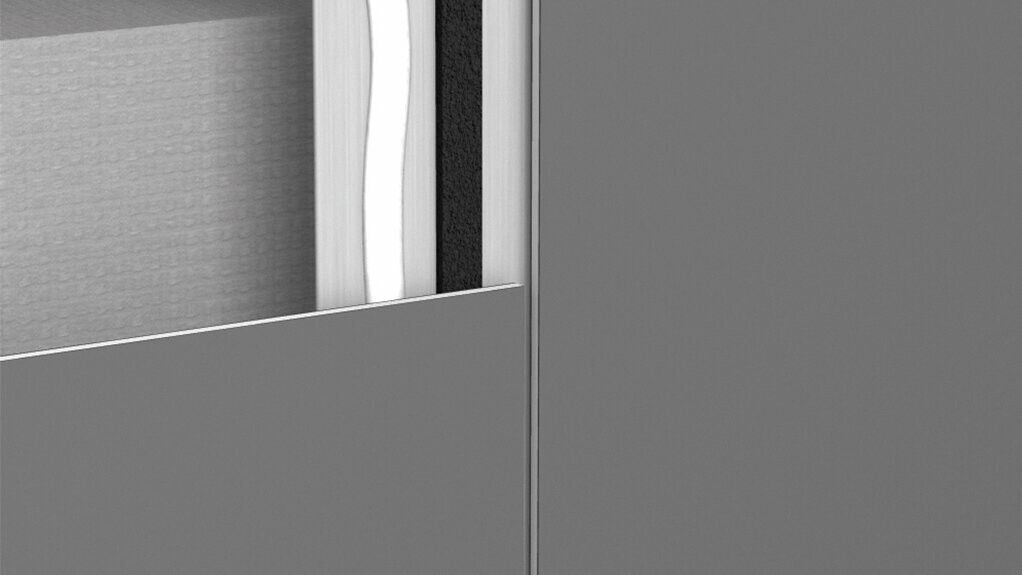

ACCESSOIRES DE FIXATION POUR SOUS-CONSTRUCTION EN ALUMINIUM

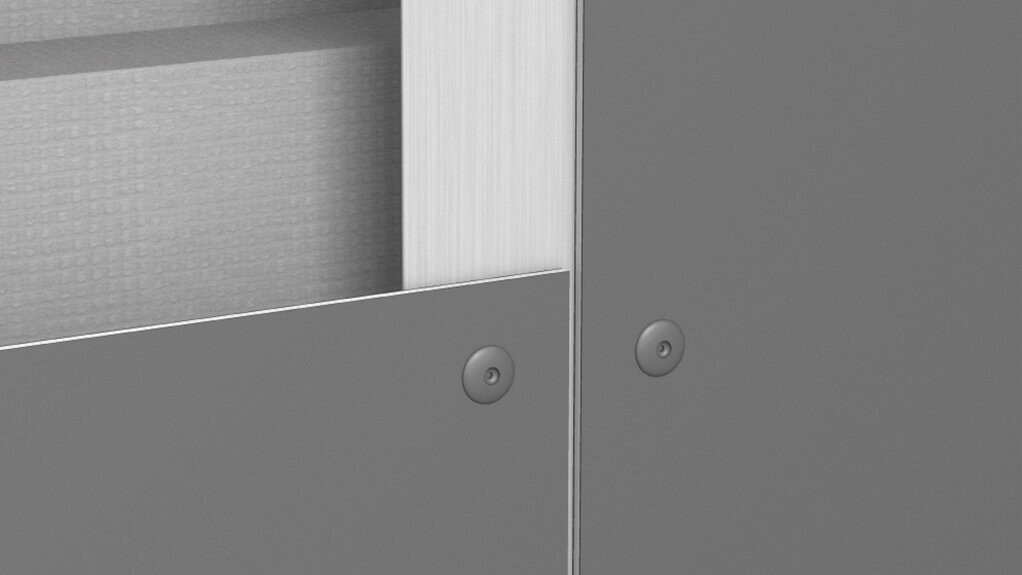

Rivets de façade PREFA panneau composite - sous-construction aluminium

RIVETS DE FAÇADE PREFA PANNEAU COMPOSITE - SOUS-CONSTRUCTION ALUMINIUM

5 x 14 mm, Tête 16 mm

Douille de guidage PREFA pour point fixe

DOUILLE DE GUIDAGE PREFA POUR POINT FIXE

Pour réduire le trou de perçage de 9,5 mm à 5,1 mm

Embout de riveteuse pour panneau composite PREFA

EMBOUT DE RIVETEUSE POUR PANNEAU COMPOSITE PREFA

dimension extérieure 49 mm

Foret spécial pour sous-construction métallique

FORET SPÉCIAL POUR SOUS-CONSTRUCTION MÉTALLIQUE

Ø 5,1 x 85 mm

Mandrin de perçage manuel

MANDRIN DE PERÇAGE MANUEL

diamètre de perçage: panneau 9,5 mm

Étrier pour rivet

ÉTRIER POUR RIVET

Ø 9,5/5,1 mm

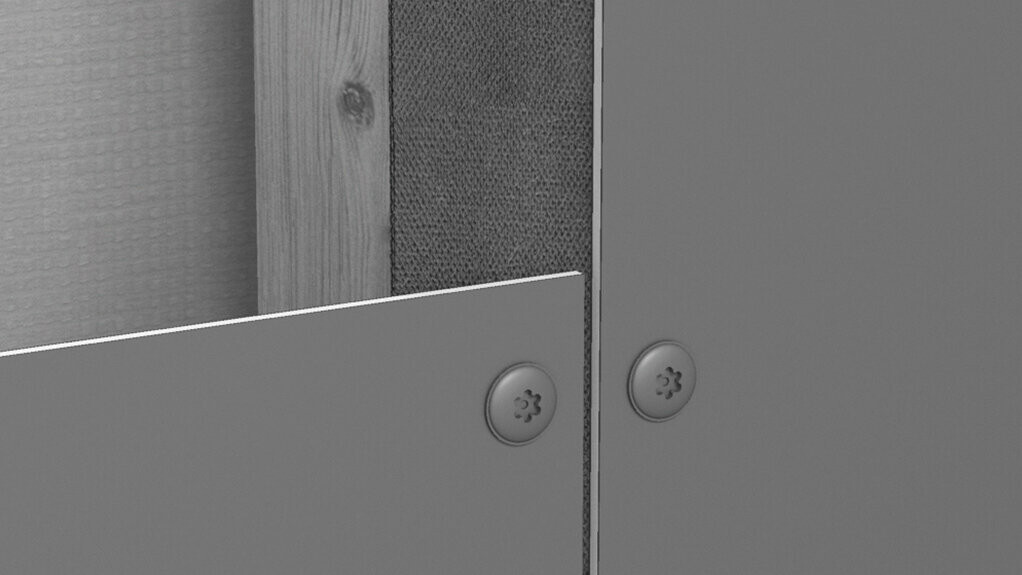

ACCESSOIRES DE FIXATION SUR SOUS-CONSTRUCTION EN BOIS

Vis PREFA pour panneau composite, sous-construction bois

VIS PREFA POUR PANNEAU COMPOSITE, SOUS-CONSTRUCTION BOIS

4,8 x 30 mm, tête 16 mm, joint d‘étanchéité inclus, Ø 14 x 4 mm, tête 16 mm

Joint d’étanchéité

JOINT D’ÉTANCHÉITÉ

Ø 14 x 4 mm, zur Zentrierung und Abdichtung der Befestigungsschraube für Aluminium Verbundplatten an Holz-Unterkonstruktion

Joint d'étanchéité EPDM

JOINT D'ÉTANCHÉITÉ EPDM

70 x 0,75 mm, 135 x 0,75 mm, pour la pose de joint sur les sous-constructions bois.

Douille de guidage PREFA pour point fixe

DOUILLE DE GUIDAGE PREFA POUR POINT FIXE

Pour réduction de la perforation de 8,5 mm à 5,1 mm

Foret spécial pour sous-construction bois

FORET SPÉCIAL POUR SOUS-CONSTRUCTION BOIS

DIN338, Ø 3,3 mm

Étrier pour rivet

ÉTRIER POUR RIVET

Ø 9,5/3,3 mm, Diamètre de perçage :
panneau 9,5 mm / sous-construction 3,3 mm

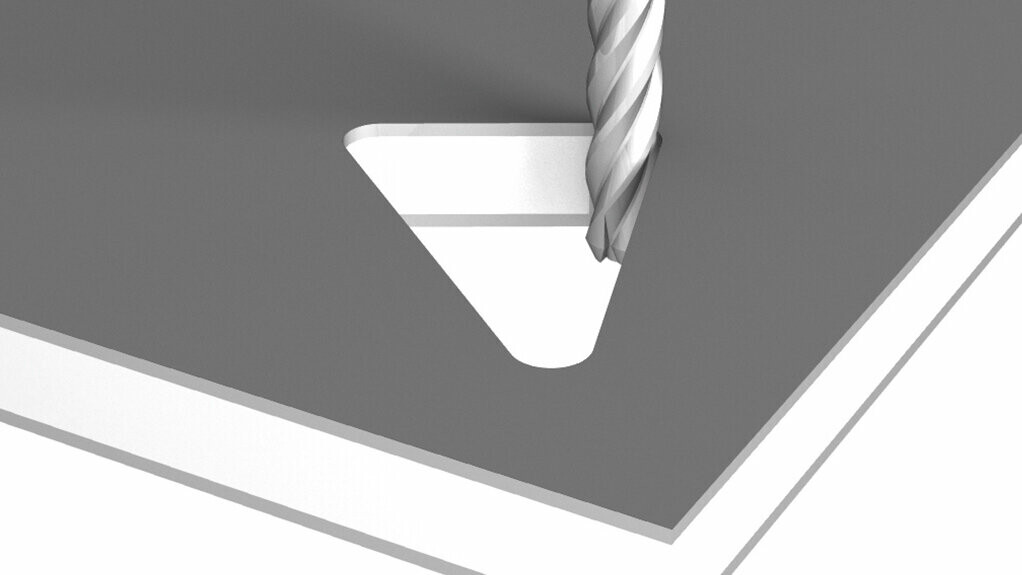

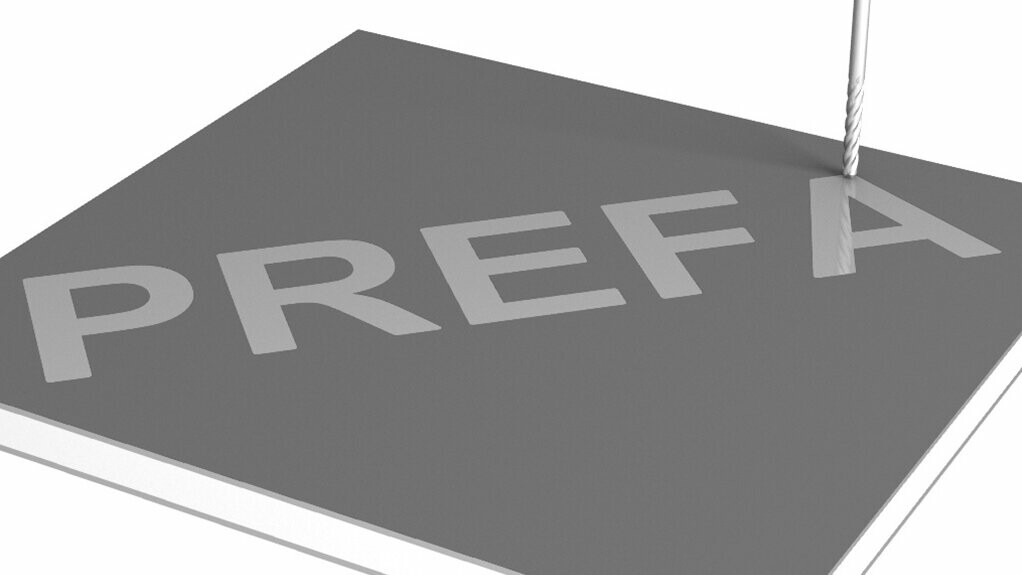

PRODUITS POUR LE FAÇONNAGE DES PANNEAUX COMPOSITE EN ALUMINIUM

Fraise 90°

FRAISE 90°

Fraise 135°

FRAISE 135°

Foret étagé

FORET ÉTAGÉ

Pour l'usinage des panneaux composite en aluminium

Tiefenanschlag für Stufenbohrer

TIEFENANSCHLAG FÜR STUFENBOHRER

Ø 9,5 x Ø 5,1 mm

Manche pour ébarbeur

MANCHE POUR ÉBARBEUR

manche pour lame à ébavurer Ø 3,2 mm

Lame pour ébarbeur

LAME POUR ÉBARBEUR

Ø 3,2 mm

Couteau PREFA

COUTEAU PREFA

Pour points fixes (Ø 5,0 mm) et points de dilatations (Ø 9,4 mm)

Cale d'espacement pour panneau composite

CALE D'ESPACEMENT POUR PANNEAU COMPOSITE

Largeur de joints 8 mm, pour joints verticaux et horizontaux

Profil en F PREFA pour panneau composite

PROFIL EN F PREFA POUR PANNEAU COMPOSITE

Profil en U PREFA pour panneau composite

PROFIL EN U PREFA POUR PANNEAU COMPOSITE

PANNEAU COMPOSITE - CONCEPTION ET EMPLOI

VOUS POUVEZ TÉLÉCHARGER ICI DES INFORMATIONS COMPLÉMENTAIRES SUR LE PRODUIT

Remarque: Vous pouvez télécharger les fichiers .DWG et .DXF en faisant un clic droit et en sélectionnant « Enregistrer la cible du lien sous… » dans le menu contextuel.
