Dachplatte R.16

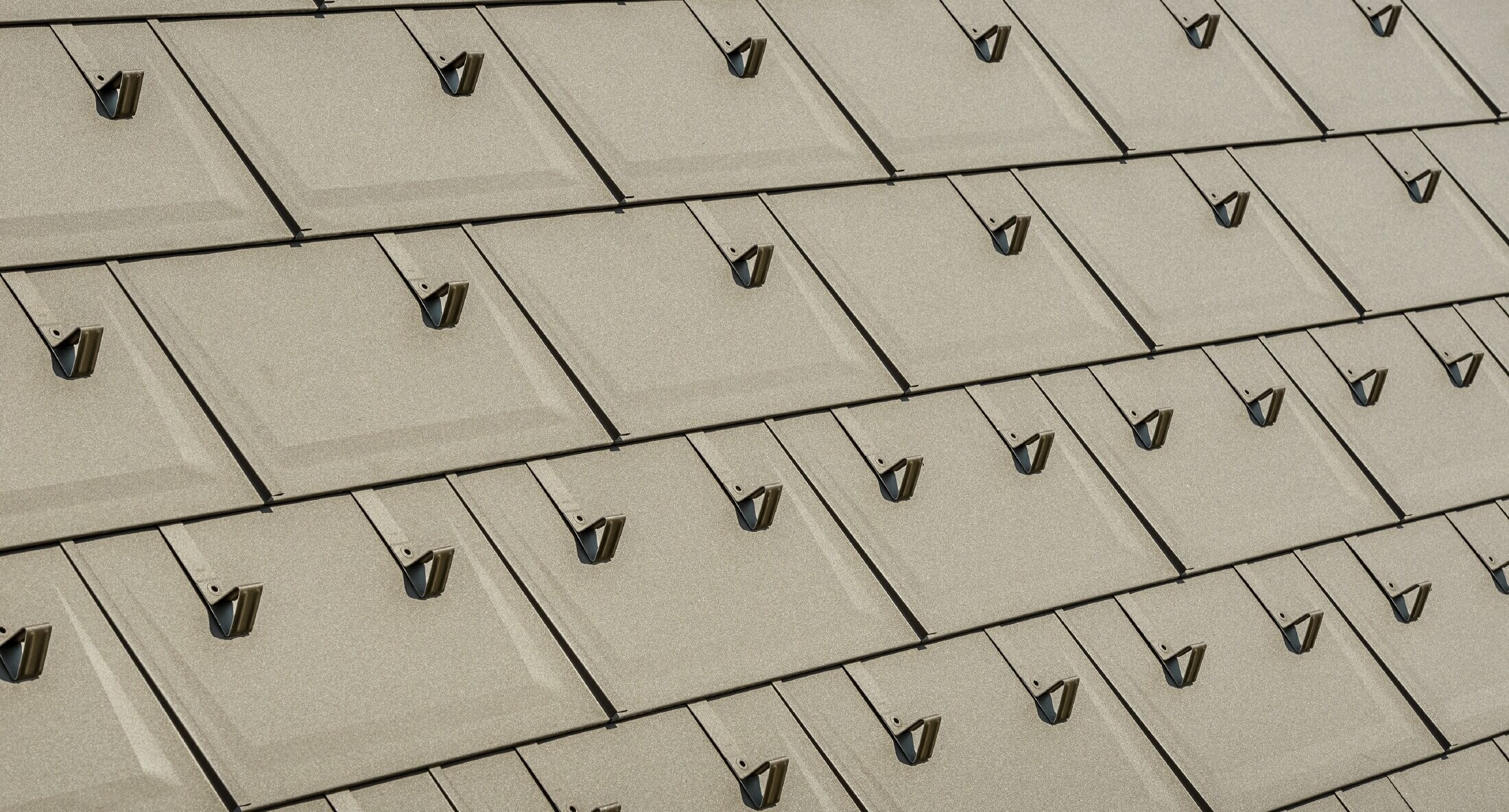

Pures Design im Längsformat : Die PREFA Dachplatte R.16 ist schlicht, geradlinig und großformatig, und sie sieht nicht nur schön aus, sondern sie ist auch schnell verlegt.

Kontakt & Infomaterial

Vorteile
Farben
Referenzen
FAQ
Technische Informationen
Planung & Anwendung
Zubehör

PREFA Aluminium Dachplatten stehen für höchste Qualitätsansprüche bei Stabilität und Langlebigkeit. Mit der Dachplatte R.16 hat PREFA ein reduziertes Dachdesign entwickelt, das viel Freiraum in der Verwirklichung unverwechselbarer Architektur schafft. Unabhängig von Dachfläche und -form gibt die PREFA Dachplatte R.16 der Kreativität großen Raum für attraktive, unverwechselbare Lösungen.

Die Dachplatte R.16 ist zu 100 % kompatibel mit der PREFA Solardachplatte. Die Aluminium-Solardachplatten vereinen Dach und Solarkraft: Mit dem innovativen PREFA Solardach produzieren Sie Ihren eigenen Strom – umweltfreundlich und nachhaltig.

In vielen Standardfarben

in P.10 Qualität verfügbar: Oberfläche stucco, auf Wunsch auch in glatter Ausführung lieferbar.
Von der klassischen Ziegeloptik über zeitlose Grautöne bis hin zu natürlichen Brauntönen;

Über die Farben

Moderne Optik

besonders ansprechende moderne Optik durch schlichtes Design

Umfangreiches Zubehör

Von der Befestigung über Schneeschutz oder Dachsicherheit – das PREFA Komplettsystem ist technisch perfekt aufeinander abgestimmt.

Mehr über das Komplettsystem erfahren

40 Jahre Garantie

auf Material und Farbe

Über die Garantie

In vielen Standardfarben

in P.10 Qualität verfügbar: Oberfläche stucco, auf Wunsch auch in glatter Ausführung lieferbar.
Von der klassischen Ziegeloptik über zeitlose Grautöne bis hin zu natürlichen Brauntönen;

Über die Farben

Moderne Optik

besonders ansprechende moderne Optik durch schlichtes Design

Umfangreiches Zubehör

Von der Befestigung über Schneeschutz oder Dachsicherheit – das PREFA Komplettsystem ist technisch perfekt aufeinander abgestimmt.

Mehr über das Komplettsystem erfahren

40 Jahre Garantie

auf Material und Farbe

Über die Garantie

Direkt genagelt, ohne zusätzliche Hafte

Sie sieht nicht nur gut aus, sondern ist auch schnell verlegt: Durch die direkte Befestigung an der integrierten Haftleiste erleichtert die Dachplatte R.16 das Spengler-Arbeitsleben enorm. Sie ermöglicht außerdem völlig neue Perspektiven in der Dachgestaltung. Durch das große Format mit 70 cm Elementlänge und 42 cm Elementbreite ist es möglich, das Dach mit nur 3,4 Dachplatten R.16 pro Quadratmeter zu decken und gleichzeitig durch schlichte Eleganz zu glänzen.

Zum Einsatz kommt die Dachplatte R.16 ab einer Mindestdachneigung von 17°. Mit einem Gewicht von gerade einmal 2,5 kg/m² ist sie ein wahres Leichtdach, ist zudem sturmsicher und dank Aluminium auch rostfrei.

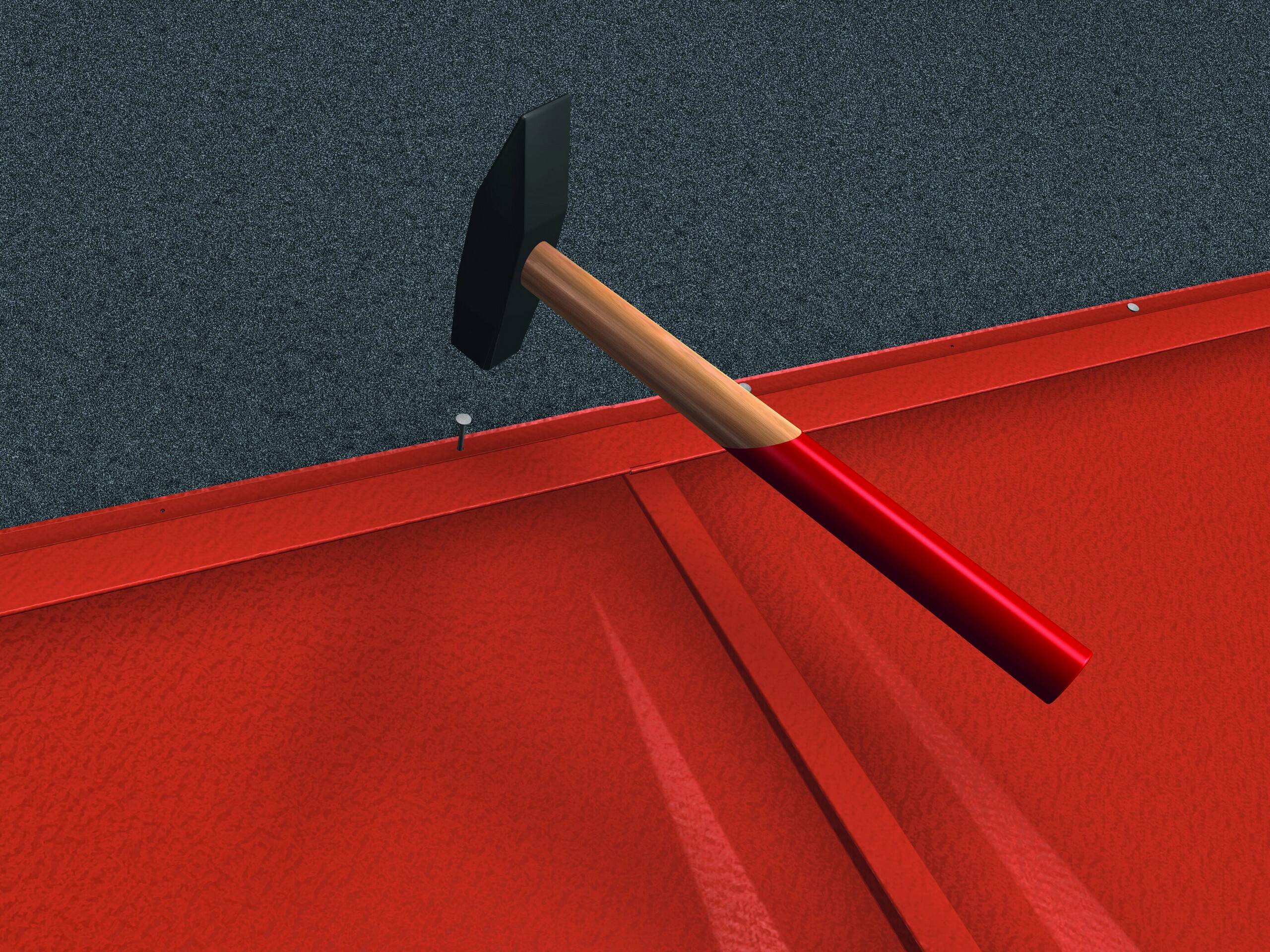

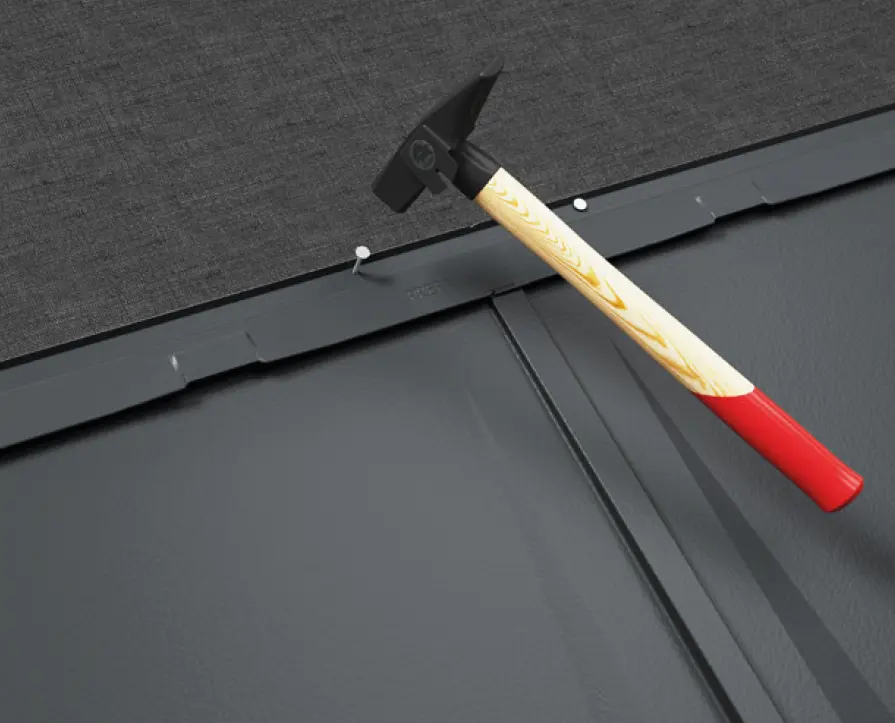

Die PREFA Dachplatte R.16 wird direkt durch die Haftleiste auf der Vollschalung montiert.

Experten-Tipp: Der Schalldämpfstreifen macht die PREFA Dachplatte R.16 leiser

Aluminiumdächer sind leiser als ihr Ruf. Geräusche werden von jedem Menschen anders wahrgenommen. Um Schallemissionen so gering wie möglich zu halten, verfügt die PREFA Dachplatte R.16 über einen Schalldämpfstreifen (FD.TEC). Für noch mehr Wohnkomfort empfehlen wir, zusätzlich eine dickere Trennlage zu verwenden.

Mehr über FD.TEC erfahren

Die Dachplatte R.16 ist in vielen PREFA Standardfarben in P.10 Qualität erhältlich.

Die PREFA Farbpalette reicht von der klassischen Ziegeloptik über moderne Grauschattierungen bis hin zu natürlichen Brauntönen. Folgende Dachfarben stehen Ihnen als Standardfarben zur Verfügung:

Farbe	Bezeichnung	~ RAL
	P.10 braun	7013
	P.10 anthrazit	7016
	P.10 schwarz	9005
	P.10 ziegelrot	8004
	P.10 oxydrot	3009
	P.10 moosgrün	6005
	P.10 hellgrau	7005
	P.10 nussbraun	8019
	P.10 dunkelgrau	7043
	P.10 Prefabronze	7048
	P.10 steingrau	7031

Hinweise

Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind bei PREFA Siding die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Prefabronze, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
Bänder & Bleche Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung.
Bei Metallicfarben können Farbdifferenzen auftreten.
Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.

Details zu den Farben

Egal, ob Sie Ihr Dach sanieren oder ob Sie das Dach neu decken möchten, in unserer Referenzgalerie und Sanierungsgalerie finden Sie viele Projekte mit dem Aludach von PREFA. Einige können Sie auch gleich hier entdecken:

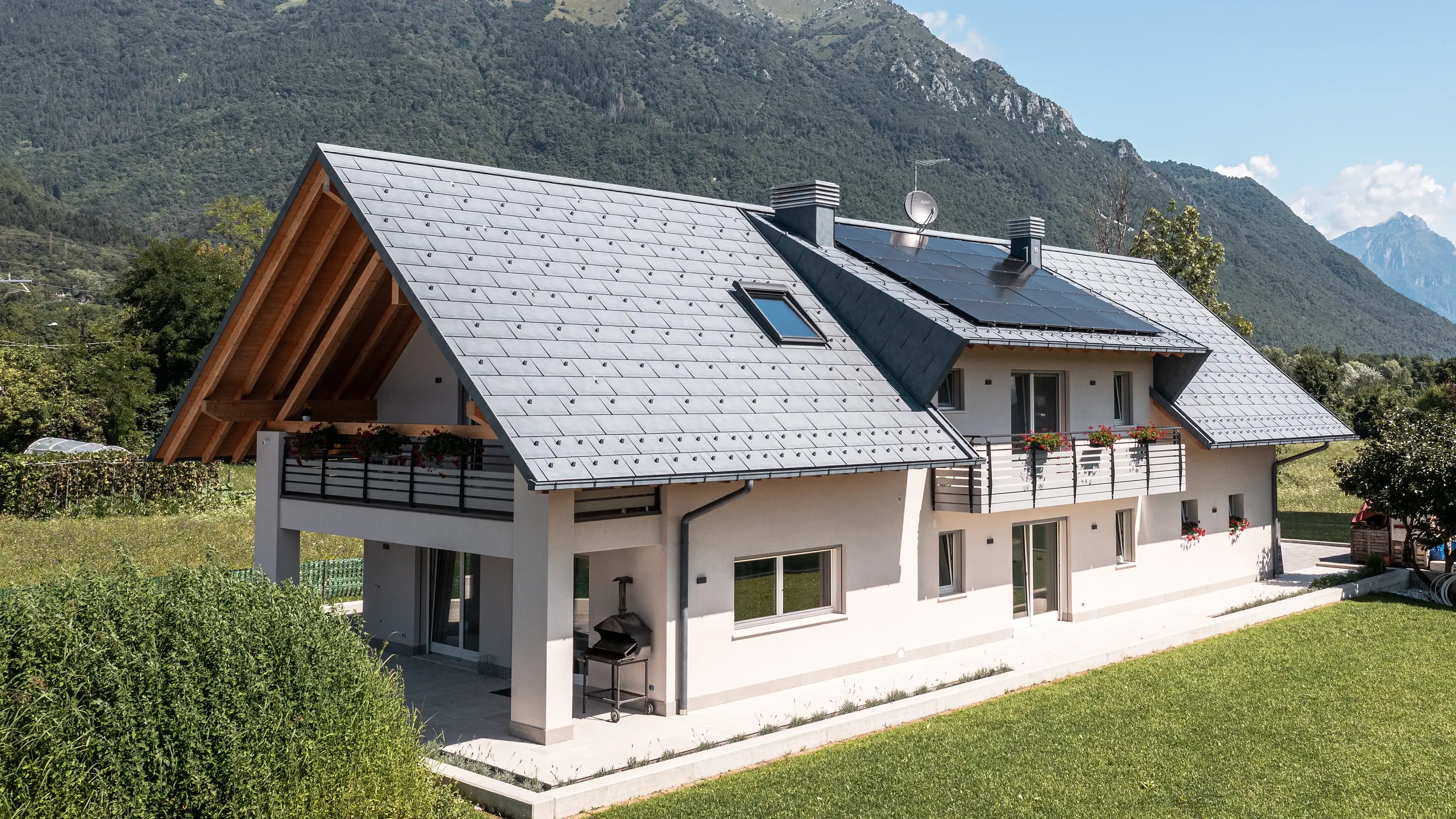

Drohnenaufnahme eines Hauses in Belluno, Italien, eingedeckt mit PREFA R.16 Dachplatten in P.10 anthrazit. Das Anwesen liegt in einer atemberaubenden Alpenlandschaft und kombiniert traditionelle Elemente wie freiliegende Holzgiebel mit modernen, langlebigen Baumaterialien, wodurch eine perfekte Symbiose aus Tradition und Moderne entsteht.

[Translate to Deutsch:] Robuuste R.16 dakpanelen beschermen vrijstaand huis in Alpengebied

Details zum Referenzobjekt

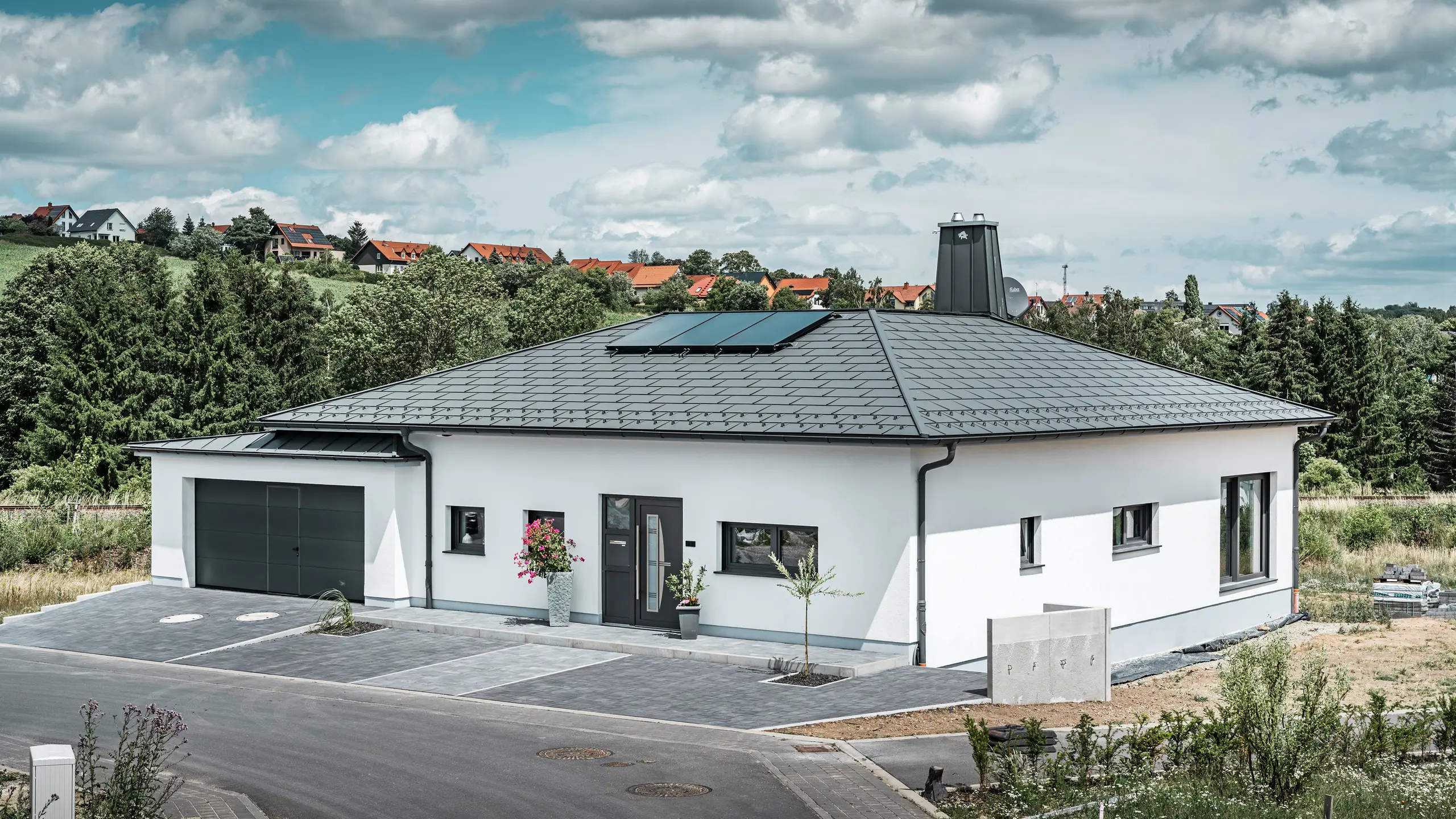

Elegantes Einfamilienhaus in Ilmenau, Thüringen, mit einem hochwertigen PREFA Dach in der Farbe P.10 Dunkelgrau, ausgestattet mit der robusten Dachplatte R.16. Die Garage harmoniert in Farbe und Stil durch die Verwendung von PREFALZ. Der Blickfang des Anwesens ist das funktional gestaltete Atrium und der mit dem PREFA Stier verzierte Schornstein, welcher das moderne Design und die innovative Dachtechnologie von PREFA unterstreichen. Die Solarpaneele fügen sich nahtlos in das nachhaltige Konzept des Hauses ein. Abgerundet wird das durchdachte Gesamtkonzept des Bungalows durch das PREFA Dachentwässerungssytem, welches ebenfalls in Dunkelgrau gehalten ist.

[Translate to Deutsch:] Bungalow met dakpaneel R.16 in de kleur P.10 donkergrijs

Details zum Referenzobjekt

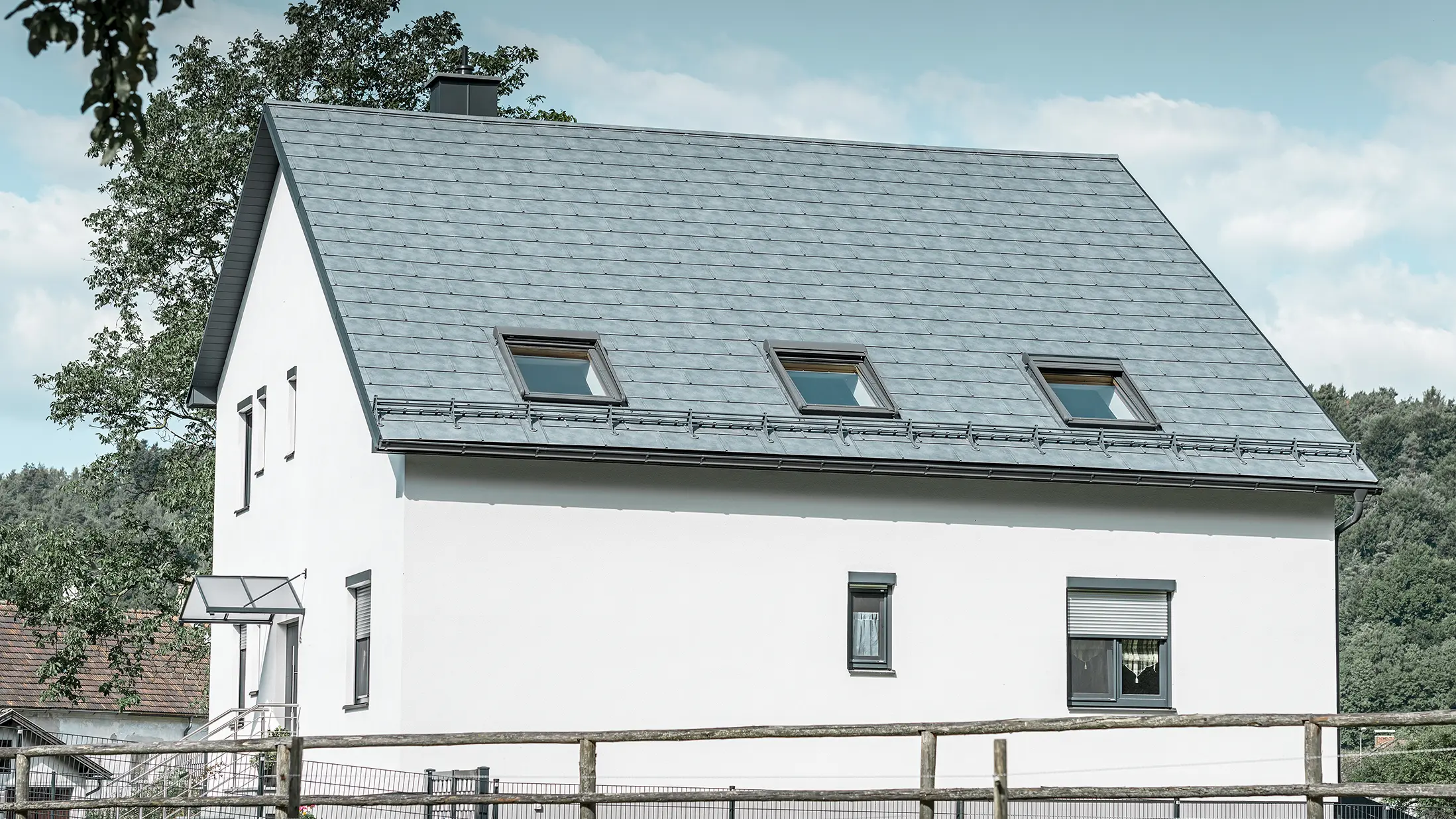

Das Satteldach des klassischen Einfamilienhauses wurde mit der neuen PREFA Dachplatte R.16 in Steingrau eingedeckt. In der Dachfläche wurden drei Dachfenster eingefügt und Schneerechen montiert. Die Fassade ist einfach in Weiß gehalten.

Einfamilienhaus mit PREFA Dachplatte R.16 in Steingrau

Details zum Referenzobjekt

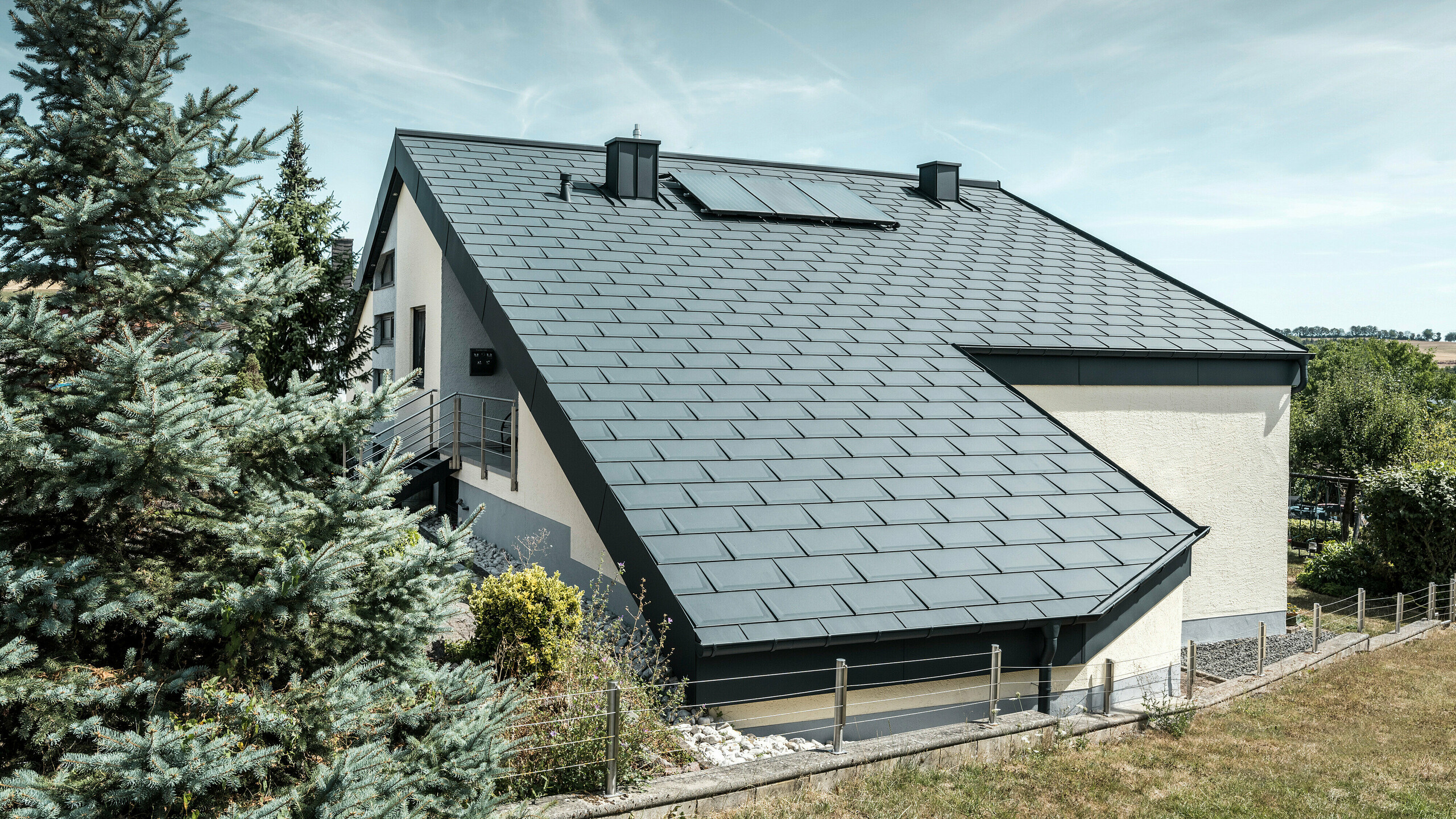

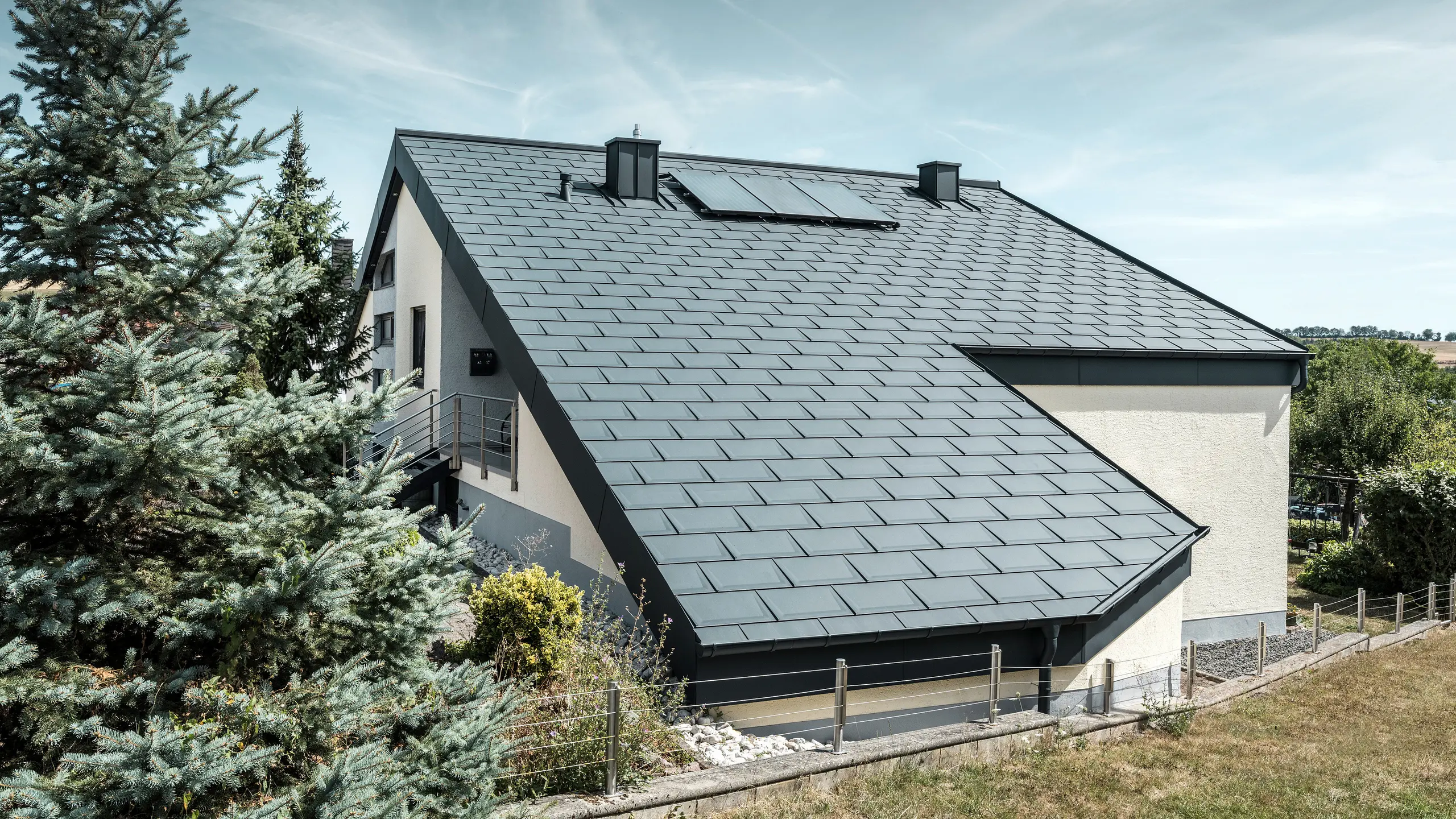

Einfamilienhaus in Newel-Besslich mit PREFA Dachplatte R.16 und PREFA Dachentwässerungssystem in anthrazit

[Translate to Deutsch:] Antracietkleurige R.16 dakpanelen sieren vrijstaand huis met onconventioneel daklandschap

Details zum Referenzobjekt

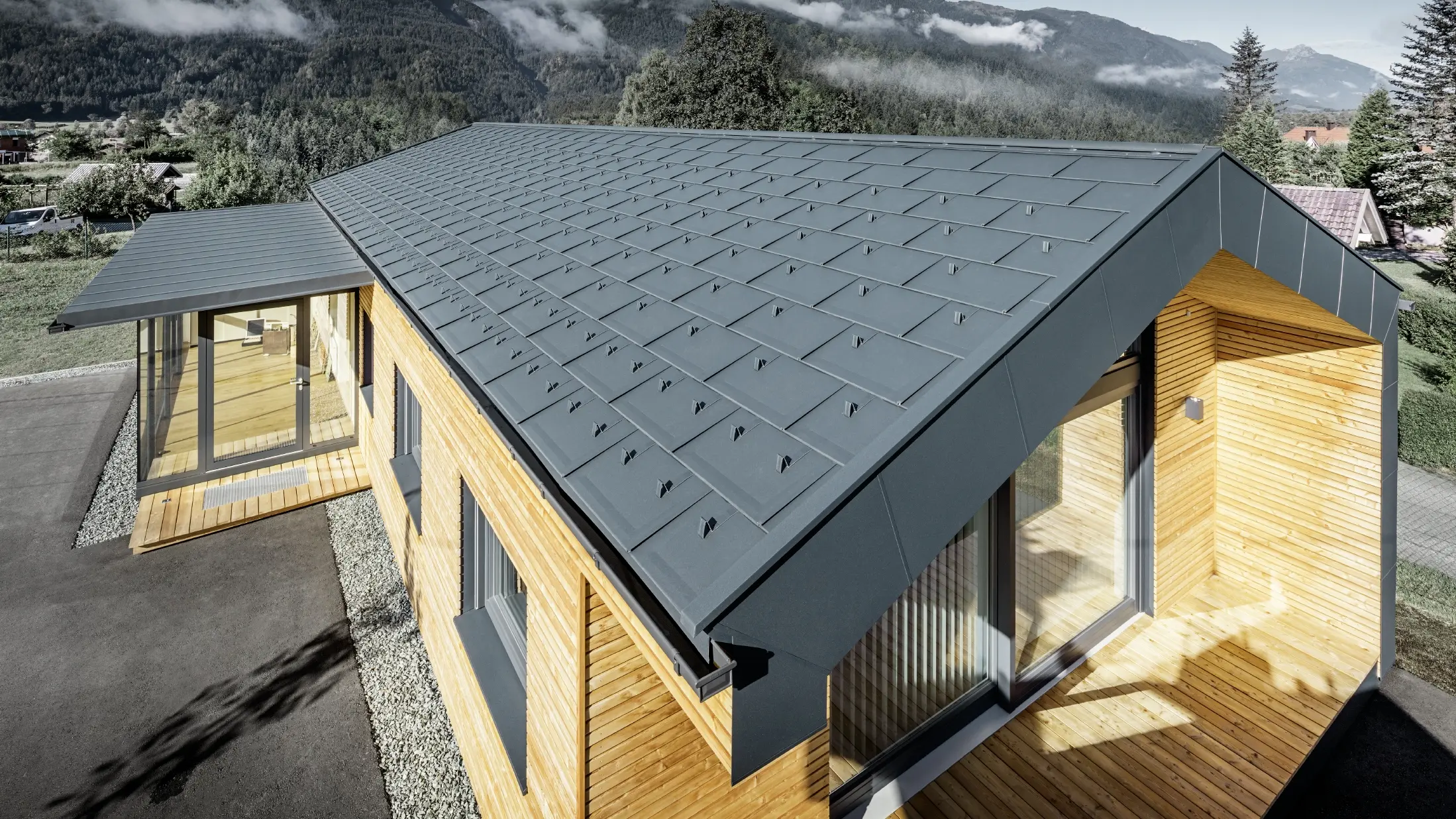

Neues Bürogebäude von Holzbau Faltheiner mit Lärchenholzfassade, großzügigen Fensterflächen und einem PREFA Aludach in Anthrazit.

Mehr als nur ein Blechdach! Bürogebäude gedeckt mit PREFA Dachplatte R.16 in P.10 Anthrazit und PREFA Kastenrinne

Details zum Referenzobjekt

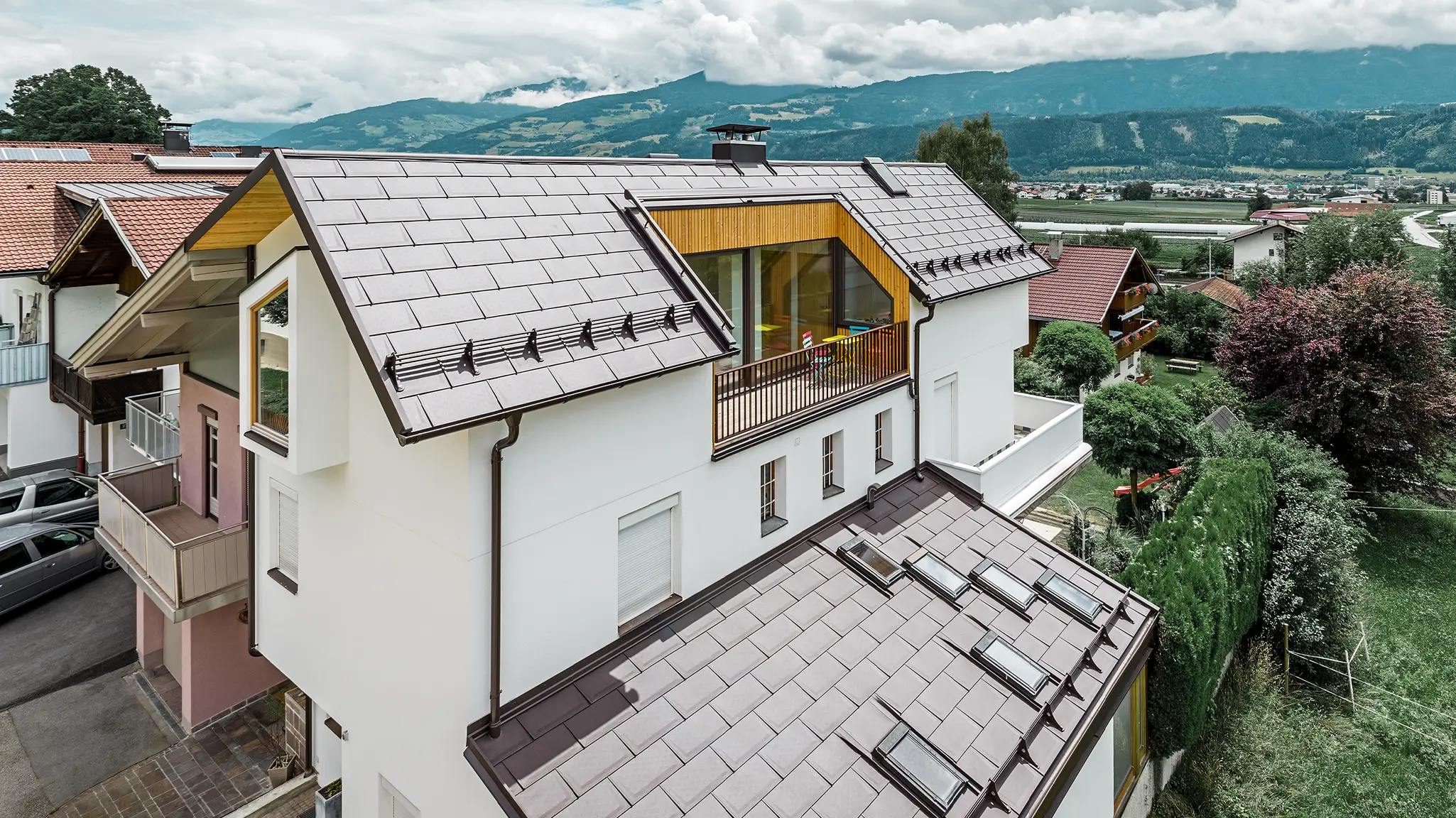

Das neue Wohnhaus in Thaur wurde mit der neuen Dachplatte R.16 von PREFA in Braun eingedeckt.

Wohnhaus mit der PREFA Dachplatte R.16 in P.10 Nussbraun

Details zum Referenzobjekt

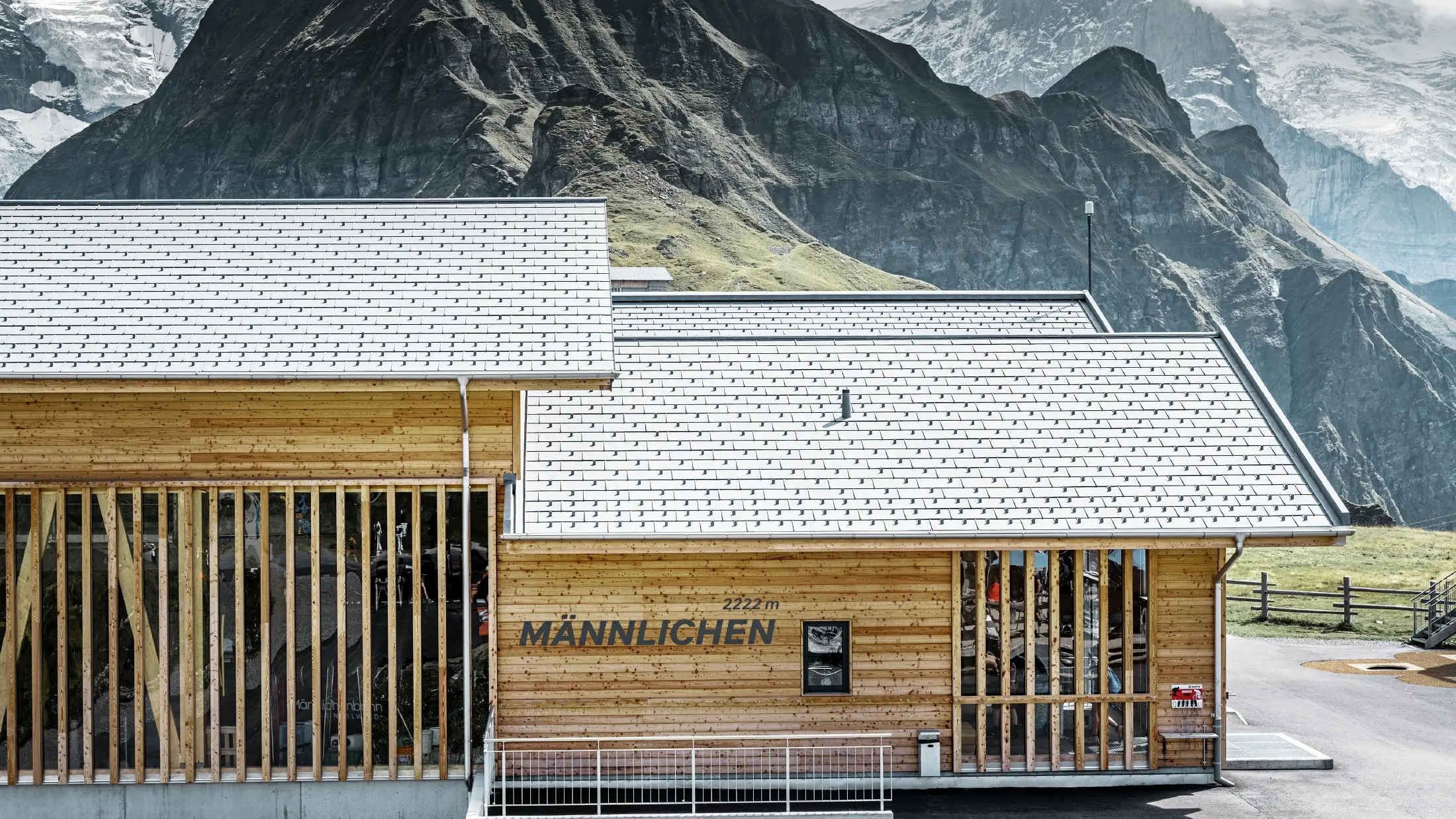

Bergstation Grindelwald-Männlichen eingedeckt mit der PREFA Dachplatte R.16 in P.10 Steingrau

Details zum Referenzobjekt

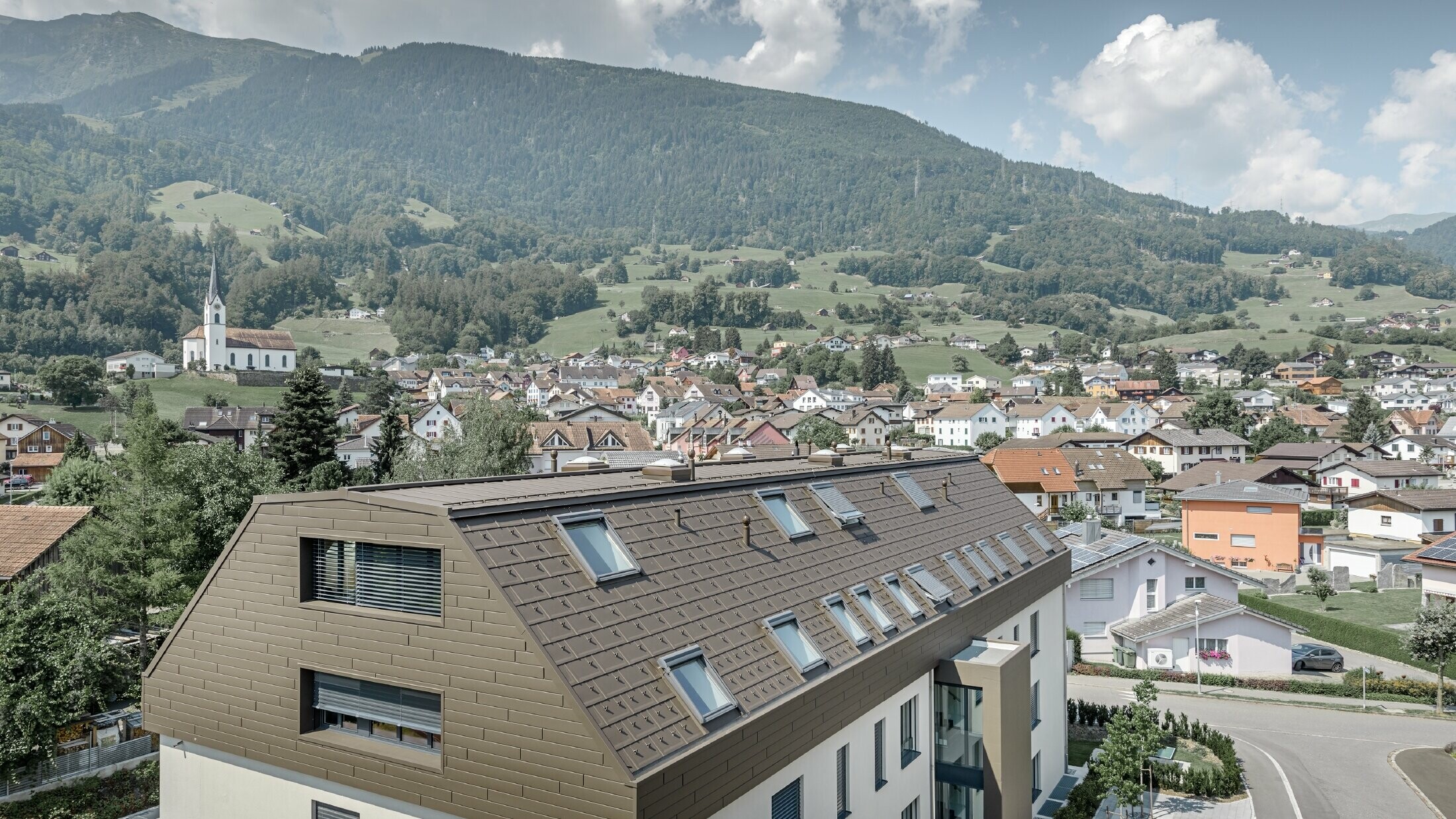

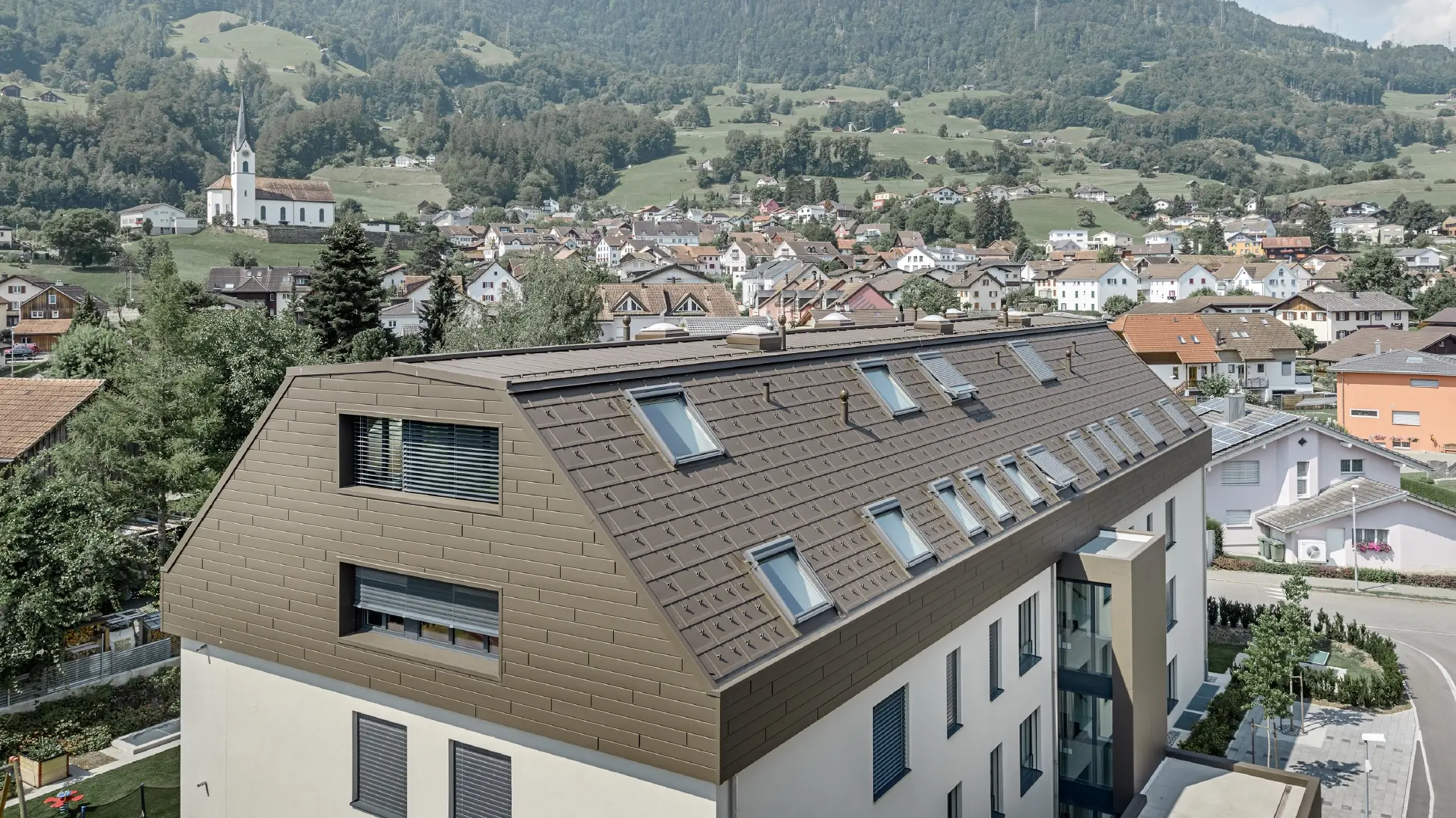

Dachgeschoßausbau des Wohnhauses in Wangs mit braunen Alu-Paneelen von PREFA für Dach und Fassade.

Mehrfamilienhaus mit PREFA Dachplatte R.16 und Siding in P.10 Braun

Details zum Referenzobjekt

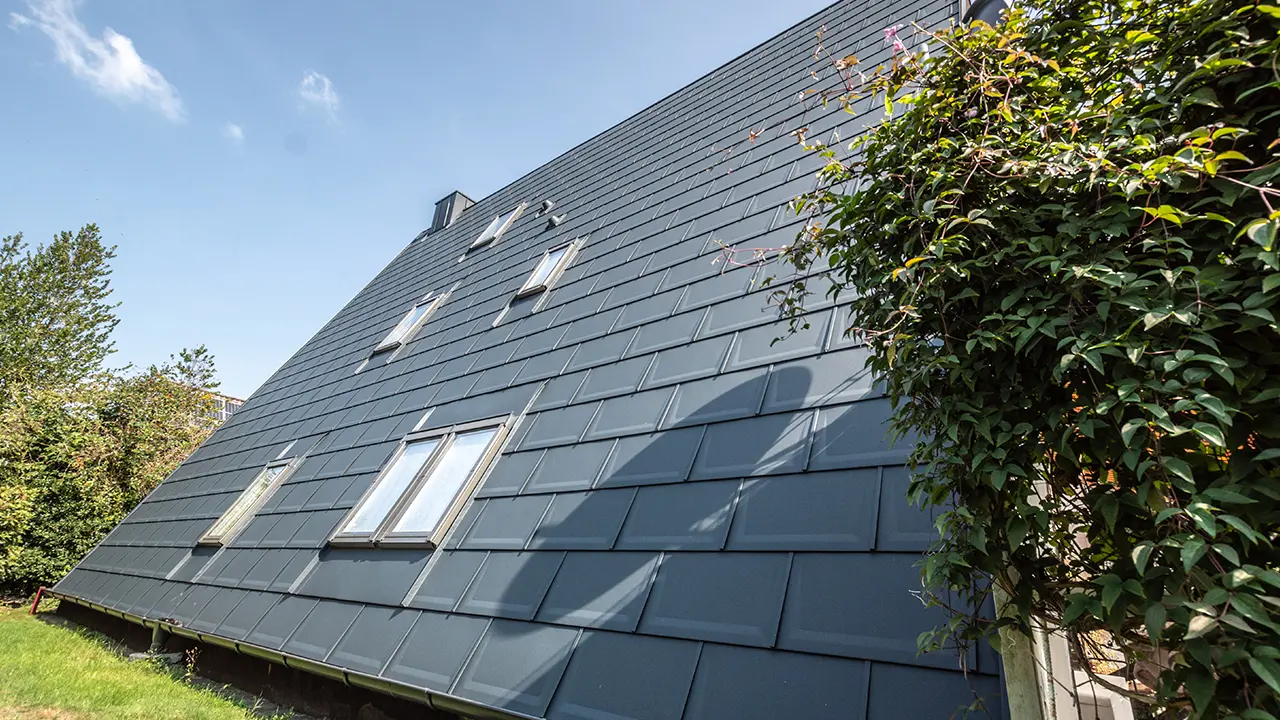

Lange Dachfläche eines Nurdachhauses mit der PREFA Dachplatte in P.10 Anthrazit eingedeckt. In der Dachfläche sind einige Dachflächenfenster eingefasst.

Nurdachhaus mit PREFA Dachplatte R.16 in P.10 Anthrazit mit vielen Dachfenstern

Details zum Referenzobjekt

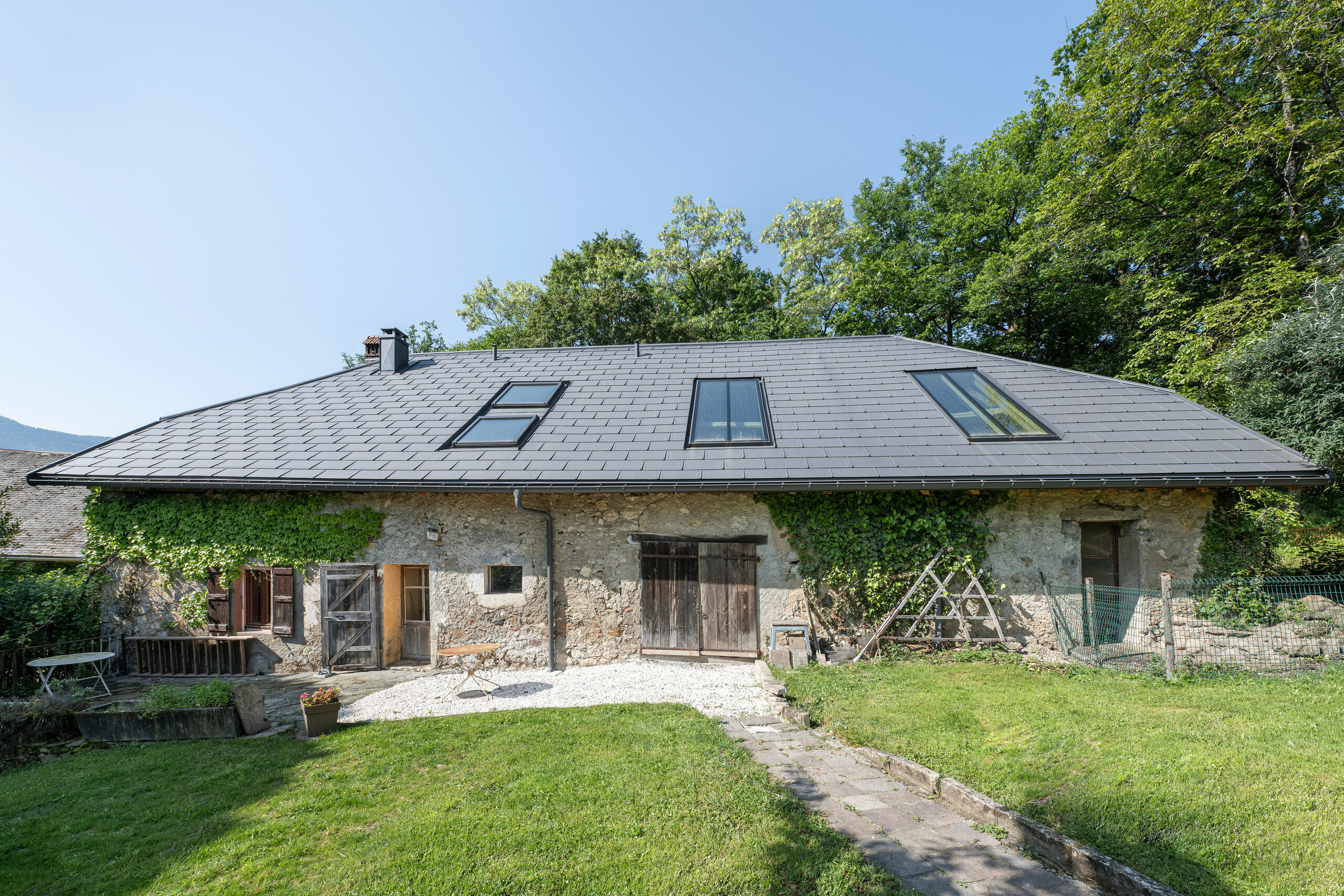

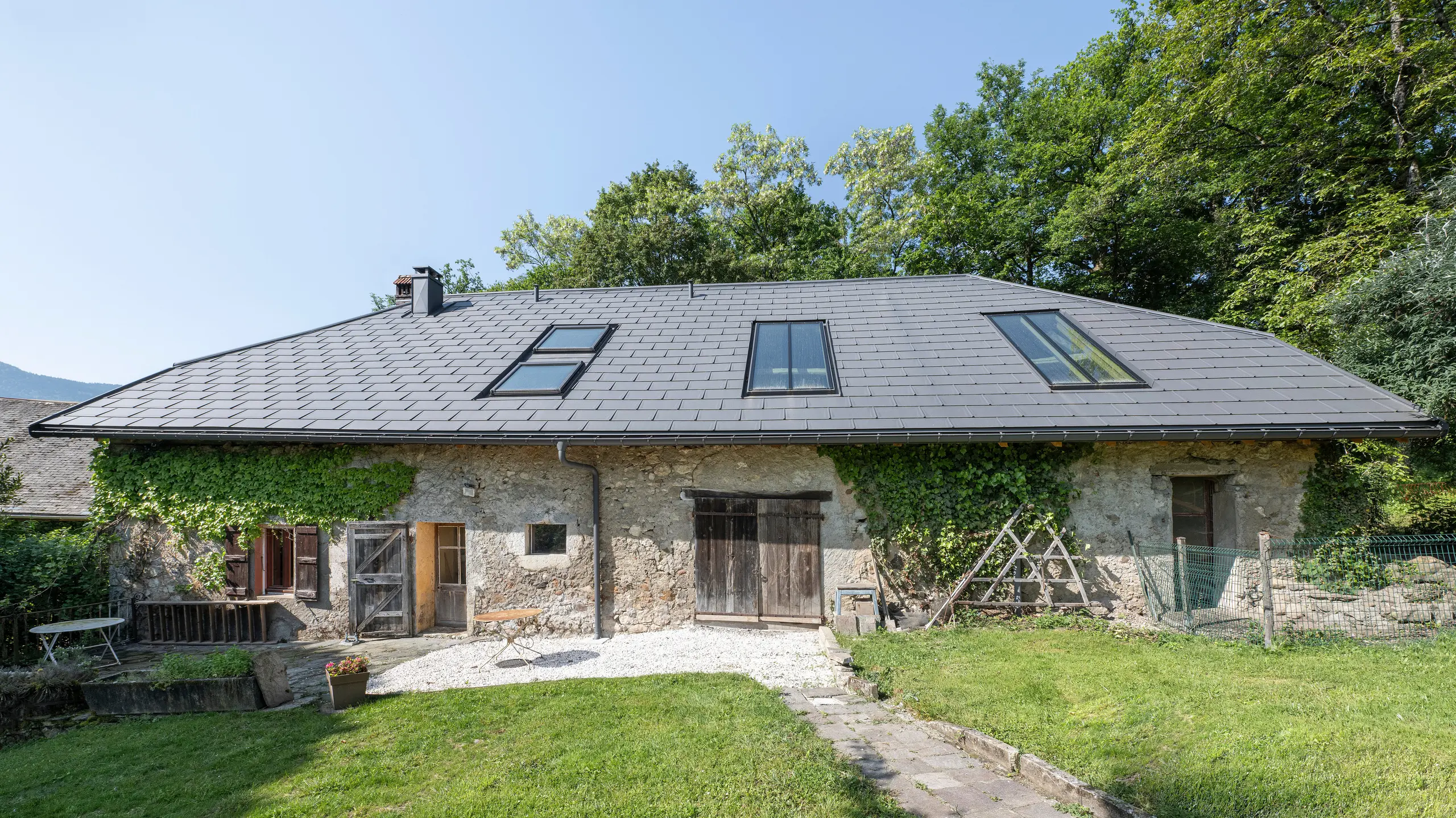

PREFA Dachplatte R.16 in P.10 Dunkelgrau auf dem Dach eines alten Bauernhofs in Héry-sur-Alby (Frankreich)

[Translate to Deutsch:] Renovatie van een oude boerderij met PREFA R.16 dakpanelen

Details zum Referenzobjekt

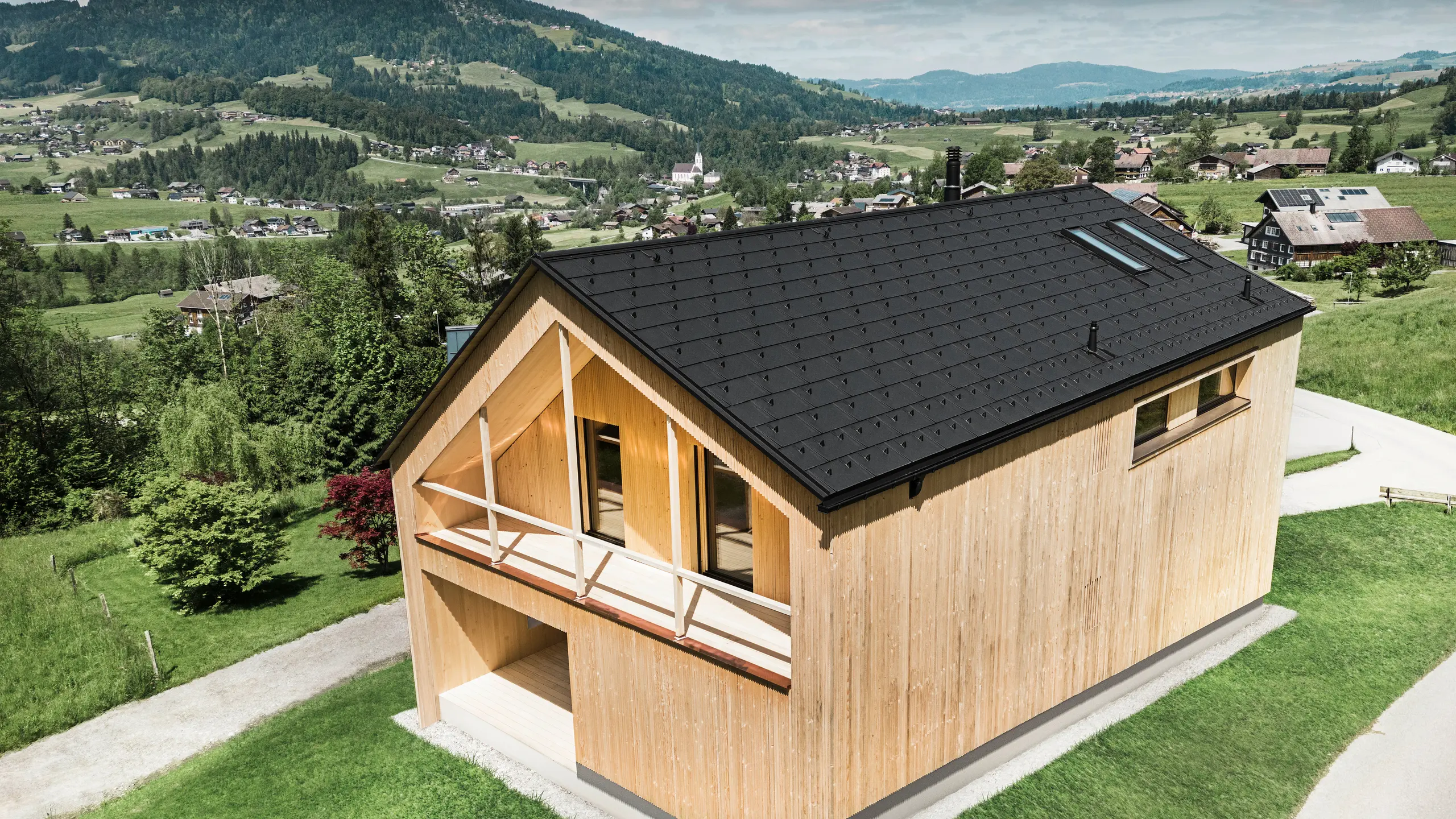

Dieses Foto zeigt ein ökologisches Vorzeigehaus in Egg, das sich mit seiner PREFA Solardachplatte und den schwarzen Dachplatten R.16 gegen die malerische Kulisse eines österreichischen Dorfes abhebt. Die Solarelemente sind nahtlos in die Dachstruktur eingebettet und liefern Energie aus einer erneuerbaren Energiequelle, während das natürliche Holz der Fassade und die sattgrüne Umgebung eine Verbindung von Nachhaltigkeit und Lokalität darstellen. Der Blick auf die umliegende dörfliche Struktur mit traditionellen Bauten im Hintergrund verleiht dem Bild eine zusätzliche Dimension und betont die gelungene Integration moderner, umweltfreundlicher Bauweisen in gewachsene Landschaften.

[Translate to Deutsch:] Eco-huis met PREFA-dakpaneel R.16 en zonnedakpaneel in P.10 zwart

Details zum Referenzobjekt

Es wäre zu einfach, wenn wir Ihnen hier einen Gesamtpreis angeben könnten oder Ihnen sagen könnten, eine Dachplatte oder eine Fassadenschindel kostet xy €. So einfach ist es leider nicht, denn bei einem PREFA Dach oder einer PREFA Fassade bedarf es einer sorgfältigen Kalkulation durch unsere Fachverleger.

Über den Preis

Metalldächer sind laut Norm ÖVE/ÖNORM EN 62305-3 als natürlicher Bestandteil des Blitzschutzsystems definiert. PREFA Glattbanddeckungen sind somit als natürlicher Bestandteil der Fangeinrichtung und PREFA Kleinformate als natürliche Ableitungseinrichtung des Blitzschutzsystems (Anbringung einer zusätzlichen Fangeinrichtung und Anklemmen an die Erdung) zulässig.

Über Blitzschutz

PREFA Dachplatten, Dachschindeln und Dachrauten, Dachpaneele FX.12 eignen sich aufgrund ihres geringen Gewichtes hervorragend zur Überdeckung von bestehenden Altdächern. Die Montage auf die bestehende Dachsubstanz wie zum Beispiel Bitumenschindeln und Bitumenbahnen kann schnell durchgeführt werden. Voraussetzung für eine mögliche Überdeckung sind eine intakte Unterkonstruktion, die richtige Dachneigung und die Voraussetzungen der bauphysikalischen Grundlagen!

Über die Überdeckung

Kleine Hagelkörner können einem PREFA Dach mit Stuccooberfläche nichts anhaben. Bei Hagel mit extremen Korngrößen ist eine funktionelle Beschädigung des Daches, wie bei allen Dachbaustoffen, nicht auszuschließen. Das Durchschlagen der PREFA – Bedachung ist jedoch selbst bei extremsten Hagelbedingungen mit an Sicherheit grenzender Wahrscheinlichkeit auszuschließen.

Über Hagel

Die Zerstörung von Metallen durch chemische oder elektrochemische Reaktionen mit seiner Umgebung wird als Korrosion der Metalle bezeichnet. Die bekannteste Art der Korrosion ist das Rosten bei Eisen. Aluminiumwerkstoffe sind weitgehend korrosionsbeständig und rostfrei!

Über Rost

Material	beschichtetes Aluminium, 0,7 mm stark, Coil-Coating-Beschichtung
Standardoberfläche	stucco
Abmessungen	700×420 mm in verlegter Fläche (3,4 Stk./m²)
Gewicht	ca. 2,5 kg/m²
Mindestdachneigung	17° (ca. 31 %)
Unterkonstruktion und Trennlage*	Auf Vollschalung (mind. 24 mm); von 17 bis 25° ist eine Bitumentrennlage erforderlich; ab einer Schneeregellast von 3,25 kN/m² oder in den Geländekategorien 0, I oder II ist eine Verlegung auf Vollschalung mit Bitumentrennlage erforderlich. * Länderspezifische Normen und Fachregeln beachten
Basisbefestigung	direkt, 3 PREFA Rillennägel pro Dachplatte R.16 (d. h. ca. 10 PREFA Rillennägel pro m²)

PREFA Aluminiumdächer werden mit belüfteter Unterkonstruktion ausgeführt, dabei sind die Dacheindeckung und die Wärmedämmschicht durch einen belüfteten Zwischenraum getrennt. Dadurch kann z. B. entstandenes Kondenswasser wieder abtransportiert werden.

Meist wird die Dachhaut belüftet, wie in dem ersten Bild zu sehen ist. Es kann aber auch der ganze Dachbodenraum durchlüftet sein (Bild rechts).

Technische Darstellung eines Dachaufbaus eines Kaltdaches, mehrschaliger Dachaufbau mit Lattung, Vollschalung, Trennlage, Dachstuhl; Dachboden kann als Wohnraum genutzt werden; zweischaliger Dachaufbau, belüftete Dachkonstruktion; Konterlattung

Dachbodenraum kann auch als Wohnraum genutzt werden

PREFA technische Abbildung eines einschaligen Dachaufbaus - der Dachboden kann nicht bewohnt werden, da er als Belüftungsebene für das Metalldach dient; Vollschalung und Trennlage ohne Lattung; Warmdach

Dachbodenraum wird nicht für Wohnzwecke genutzt

Hier finden Sie Ausschreibungstexte sowie Details zur PREFA Dachplatte R.16 als Download. Die Verlegeanleitungen und Verlegetipps fürs Dach, Planungsleitfaden, Erhebungsbogen Dach sowie Verlegevideos zur Dachplatte R.16 finden Sie im Servicebereich (nur für Spengler- und Dachdecker-Partnerbetriebe – halten Sie bitte Ihre Zugangsdaten bereit).

Hinweis für Architektur- und Planungsbüros: 3D- und BIM-Daten sowie Texturen unserer Produkte finden Sie zudem hier: digital planen

pdf

Dacheindeckung inkl. Solar und Dachentwässerung Ausschreibungstext 850 kb

pdf

Dacheindeckung und Dachentwässerung Ausschreibungsleitfaden 5 mb

dwg

Details Dach Dachplatte R.16 3 mb

dxf

Details Dach Dachplatte R.16 16 mb

pdf

Details Dach Dachplatte R.16 5 mb

Hier finden Sie eine Liste mit passendem Zubehör für die PREFA Dachplatte R.16, vom Ortgangblech und Jetlüfter bis hin zu Schneestoppern und Laufsteg.

Eine vollständige und detaillierte Auflistung der Zubehörprodukte entnehmen Sie bitte unserer Preisliste.

Saumstreifen für Dachschindeln, Dachrauten, FX.12 und R.16

1800 × 158 × 1,00 mm, vorgelocht

Jet-Lüfter

3.000 × 1,00 mm, 1.200 × 1,00 mm, selbsttragender Jetlüfter für belüftete Dächer

Jet-Lüfter-Vorkopf

Grat- und Firstreiter

500 × 1,00 mm

Gratreitervorkopf

Ortgangstreifen

95 × 2.000 × 0,70 mm, mit Haftstreifen

Sicherheitskehle

3.000 mm, mit Doppelfalz gekantet

Vogelschutzgitter

125 × 2.000 × 0,7 mm, mit Rundlochung Ø 5/7 mm

Lüftungsband

mit Quadratlochung 6 mm, in den Farben braun/anthrazit und hellgrau/hellgrau, Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm

Einlaufblech

230 × 2.000 × 0,70 mm

Schneestopper für R.16, FX.12 und DS.19

Haken für Schneerechensystem

mit 3 Durchzügen

Haken XL für Schneerechensystem

mit 5 Durchzügen, optimal für PV-Aufdachanlagen

Einlegprofil

3.000 mm; 25/25

Eiskralle

passend für Einlegprofil

Abschluss für Schneerechensystem

für Einlegeprofil

Abschluss XL für Schneerechensystem

für Einlegeprofil

Gebirgsschneefangstütze

für Rundholz Ø 140 mm

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solarhalter mit Abdeckkappe

Länge: 260 mm

Solarhalter Sunny

zur Montage von Solar-Modulen auf allen PREFA Kleinformat- und Stehfalzdachsystemen

Solarhalter Vario

Variable Montage von Solar-Modulen auf PREFA Kleinformat-Dachsystemen. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.

Solarhalter Fix

Fixe Montage von Solar-Modulen auf PREFA Kleinformat-Dachsystemen. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.

Einzeltritt

verstellbar für Dachneigungen von 12°-60°; geprüft nach DIN EN 516-1-A

Laufstegstütze auf einem Fußteil

250 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-A

Laufstegstütze auf zwei Fußteilen

360 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-B

Laufsteg

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; geprüft nach EN 516-1-A bzw EN 516-1-B

Laufstegverbinder

Sicherheitsdachhaken

nach EN 517 – B

Sicherheitsdachhaken auf Fußteilen

nach EN 517 – B

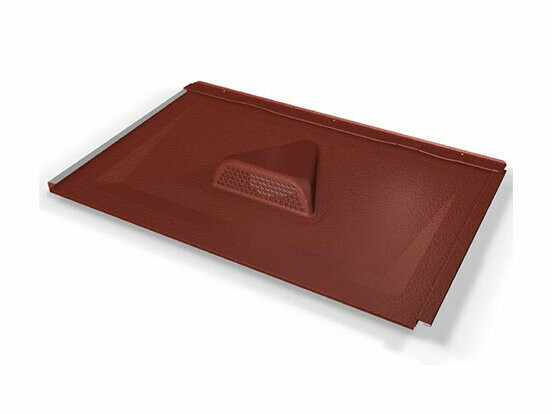

Froschmaulluke für Dachplatte R.16

700 × 420 mm, Lüftungsquerschnitt ca. 30 cm²

Froschmaullukenhaube

Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²

Entlüftungshaube

Ø 100 mm, ab 12° Dachneigung

Entlüftungsrohr

Ø 100 mm, Ø 120 mm inkl. EPDM-Dichtung und Abdeckung

Faltmanschette 100

Ø 100 – 130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen

Einfassungsplatte für R.16 und FX.12

für Rohrdurchführungen von Ø 80-125 mm und Dachneigungen von 17°-52°

Universaleinfassung 2-teilig

Dachneigung von 12° - 52° für Rohre Ø 40 - 120 mm

Einfassungsplatte zum Einfalzen

Dachneigung von 12° - 52°, Ø 80 - 125 mm

Unterlagsplatte

Länge: 540 mm, Breite: 125 mm

Einfassung Vario

Breite: 120 – 600 mm, 600 – 1.020 mm, Länge Variabel 150 – 980 mm, Dachneigung von 12° – 55°

Dachluke

Fenstereinfassungen für Roto & Roto-Q-Serie

in vielen Abmessungen verfügbar

Fenstereinfassungen für Velux

in vielen Abmessungen verfügbar

Kaminhut

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Dachleitungshalter für Blitzschutzdraht

Klemmbereich: 2 – 8 mm; Runddrahtaufnahme: Ø 8 mm :

Spezialkleberset

Inhalt: 1 Kartusche PREFA Spezialkleber 290 ml, 1 Dose Haftreiniger 60 ml, 1 Schleifpapier, 1 Reinigungstuch, 2 Adapterdüsen

Detailansicht eines Hausdachs ausgestattet mit der innovativen PREFA Solardachplatte. Die Dachplatten mit integrierten Photovoltaikzellen präsentieren sich in einem eleganten Anthrazit. Die homogene Oberfläche fügt sich nahtlos in das Dach ein und sorgt damit für eine moderne und saubere Optik. Das innovative Dachsystem schafft eine effiziente Energienutzung ohne Beeinträchtigung der Ästhetik.

Dach und Solarkraftwerk in einem

PREFA Aluminium-Solardachplatten vereinen Dach und Solarkraft: Mit dem innovativen PREFA Solardach produzieren Sie Ihren eigenen Strom – umweltfreundlich und nachhaltig. Die PREFA Solardachplatte ist zu 100 % kompatibel mit der Dachplatte R.16 und dem Dachpaneel FX.12.

Jetzt entdecken: Solardachplatte
